Multifonksiyonlu Zaman Rölesi3 FAZLI MOTOR YILDIZ-ÜÇGEN YOL VERİLMESİ

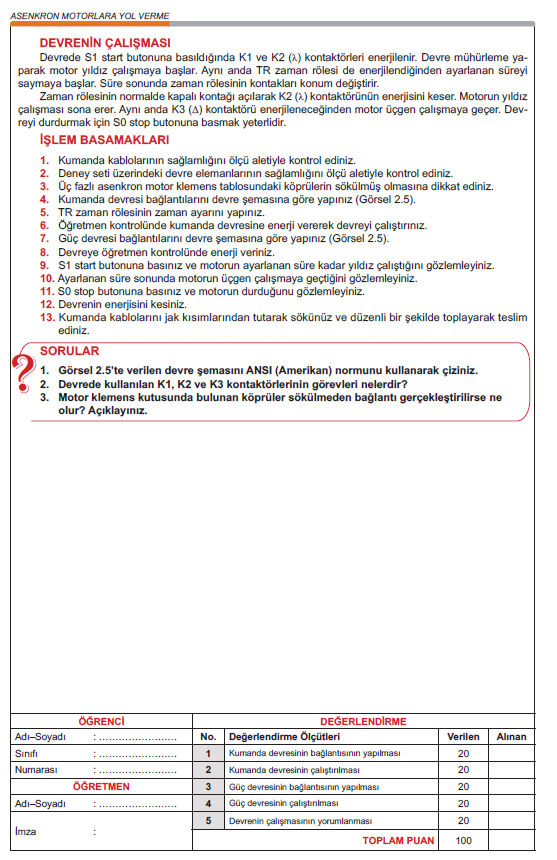

DEVRENİN ÇALIŞMASI
Devrede S1 start butonuna basıldığında K1 ve K2 (λ) kontaktörleri enerjilenir. Devre mühürleme yaparak
motor yıldız çalışmaya başlar. Aynı anda TR zaman rölesi de enerjilendiğinden ayarlanan süreyi
saymaya başlar. Süre sonunda zaman rölesinin kontakları konum değiştirir.
Zaman rölesinin normalde kapalı kontağı açılarak K2 (λ) kontaktörünün enerjisini keser. Motorun yıldız
çalışması sona erer. Aynı anda K3 (Δ) kontaktörü enerjileneceğinden motor üçgen çalışmaya geçer. Devreyi
durdurmak için S0 stop butonuna basmak yeterlidir.
İŞLEM BASAMAKLARI
- Kumanda kablolarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Deney seti üzerindeki devre elemanlarının sağlamlığını ölçü aletiyle kontrol ediniz.

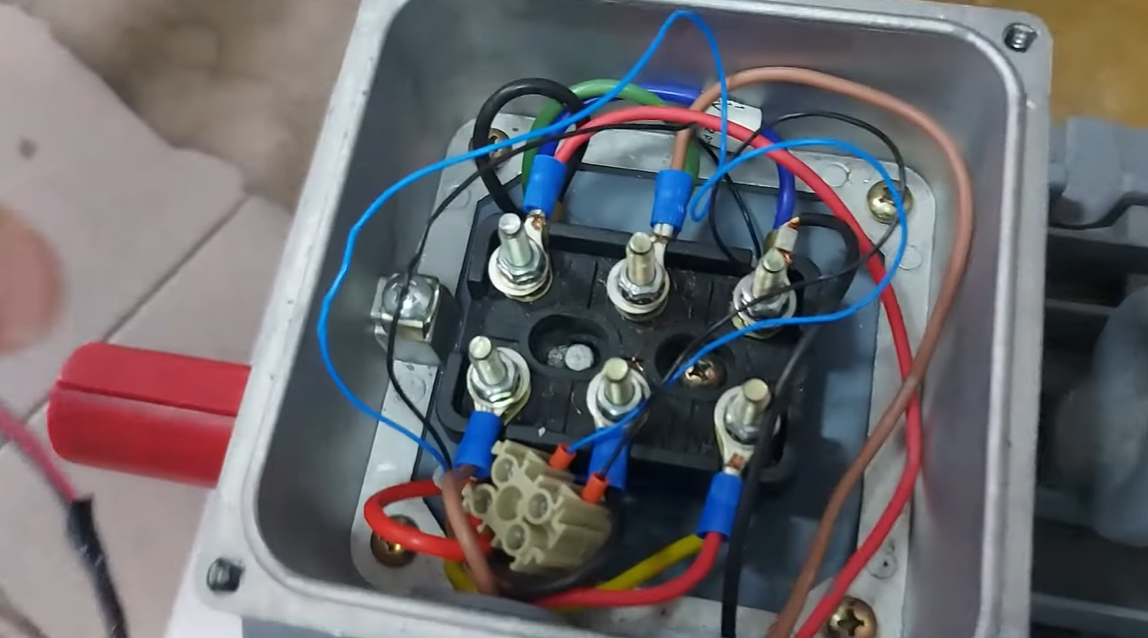

- Üç fazlı asenkron motor klemens tablosundaki köprülerin sökülmüş olmasına dikkat ediniz.

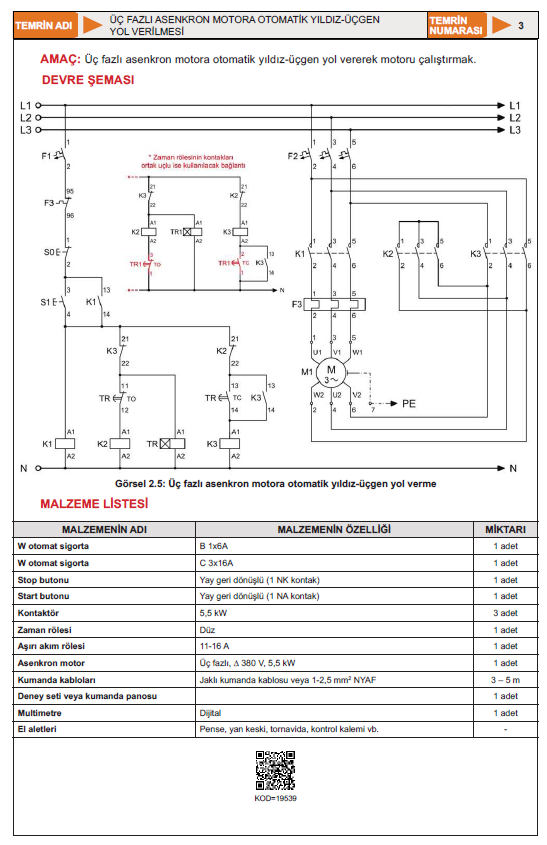

- Kumanda devresi bağlantılarını devre şemasına göre yapınız (Görsel 2.5).
- TR zaman rölesinin zaman ayarını yapınız.
- Öğretmen kontrolünde kumanda devresine enerji vererek devreyi çalıştırınız.
- Güç devresi bağlantılarını devre şemasına göre yapınız (Görsel 2.5).
- Devreye öğretmen kontrolünde enerji veriniz.
- S1 start butonuna basınız ve motorun ayarlanan süre kadar yıldız çalıştığını gözlemleyiniz.
- Ayarlanan süre sonunda motorun üçgen çalışmaya geçtiğini gözlemleyiniz.
- S0 stop butonuna basınız ve motorun durduğunu gözlemleyiniz.
- Devrenin enerjisini kesiniz.
- Kumanda kablolarını jak kısımlarından tutarak sökünüz ve düzenli bir şekilde toplayarak teslim
ediniz.
SORULAR
Görsel 2.5’te verilen devre şemasını ANSI (Amerikan) normunu kullanarak çiziniz.
- Devrede kullanılan K1, K2 ve K3 kontaktörlerinin görevleri nelerdir?
- Motor klemens kutusunda bulunan köprüler sökülmeden bağlantı gerçekleştirilirse ne
olur? Açıklayınız.
