Multifonksiyonlu Zaman Rölesi3 FAZLI MOTORU SAĞ-SOL ZAMAN RÖLESİ İLE ÇALIŞTIRMA

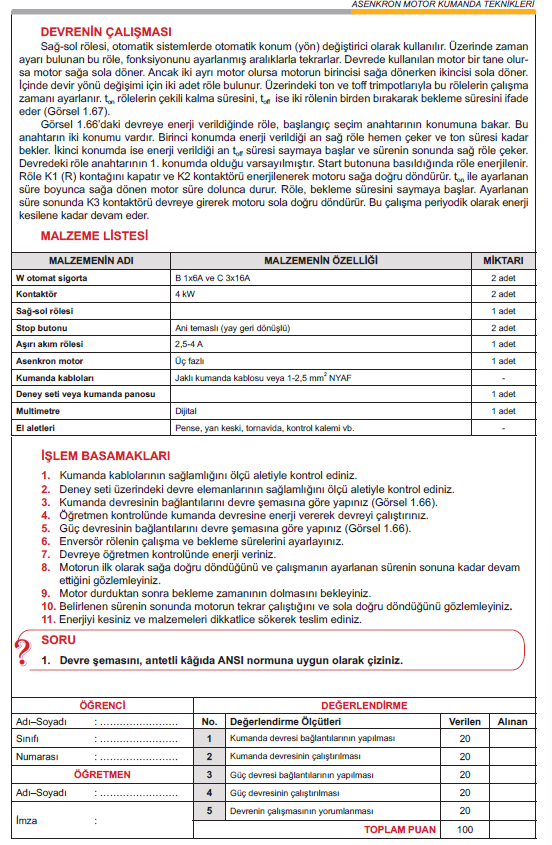

DEVRENİN ÇALIŞMASI
Sağ-sol rölesi, otomatik sistemlerde otomatik konum (yön) değiştirici olarak kullanılır. Üzerinde zaman
ayarı bulunan bu röle, fonksiyonunu ayarlanmış aralıklarla tekrarlar. Devrede kullanılan motor bir tane olursa
motor sağa sola döner. Ancak iki ayrı motor olursa motorun birincisi sağa dönerken ikincisi sola döner.
İçinde devir yönü değişimi için iki adet röle bulunur. Üzerindeki ton ve toff trimpotlarıyla bu rölelerin çalışma
zamanı ayarlanır. ton rölelerin çekili kalma süresini, toff ise iki rölenin birden bırakarak bekleme süresini ifade
eder (Görsel 1.67).

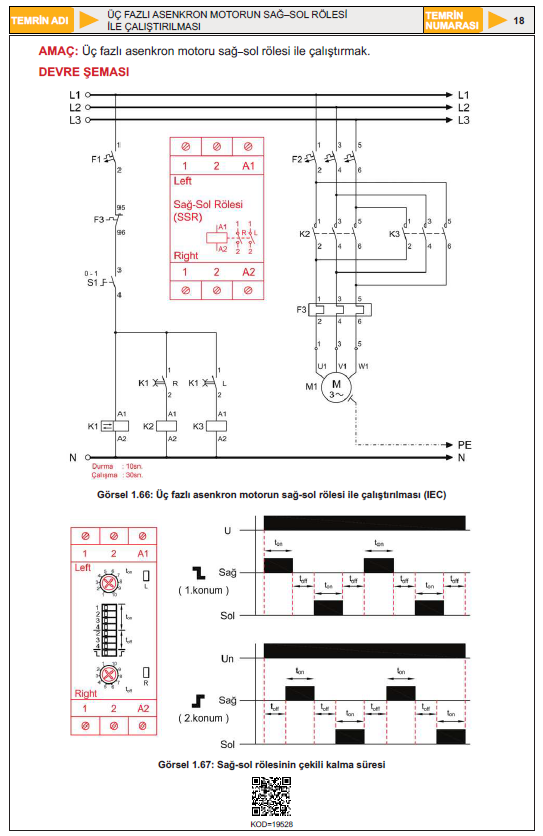

Görsel 1.66’daki devreye enerji verildiğinde röle, başlangıç seçim anahtarının konumuna bakar. Bu
anahtarın iki konumu vardır. Birinci konumda enerji verildiği an sağ röle hemen çeker ve ton süresi kadar
bekler. İkinci konumda ise enerji verildiği an toff süresi saymaya başlar ve sürenin sonunda sağ röle çeker.
Devredeki röle anahtarının 1. konumda olduğu varsayılmıştır. Start butonuna basıldığında röle enerjilenir.
Röle K1 (R) kontağını kapatır ve K2 kontaktörü enerjilenerek motoru sağa doğru döndürür. ton ile ayarlanan
süre boyunca sağa dönen motor süre dolunca durur. Röle, bekleme süresini saymaya başlar. Ayarlanan
süre sonunda K3 kontaktörü devreye girerek motoru sola doğru döndürür. Bu çalışma periyodik olarak enerji
kesilene kadar devam eder.
MALZEME LİSTESİ
MALZEMENİN ADI MALZEMENİN ÖZELLİĞİ MİKTARI
W otomat sigorta B 1x6A ve C 3x16A 2 adet
Kontaktör 4 kW 2 adet
Sağ-sol rölesi 1 adet
Stop butonu Ani temaslı (yay geri dönüşlü) 2 adet
Aşırı akım rölesi 2,5-4 A 1 adet
Asenkron motor Üç fazlı 1 adet
Kumanda kabloları Jaklı kumanda kablosu veya 1-2,5 mm2 NYAF –
Deney seti veya kumanda panosu 1 adet
Multimetre Dijital 1 adet
El aletleri Pense, yan keski, tornavida, kontrol kalemi vb. –
İŞLEM BASAMAKLARI
- Kumanda kablolarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Deney seti üzerindeki devre elemanlarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Kumanda devresinin bağlantılarını devre şemasına göre yapınız (Görsel 1.66).
- Öğretmen kontrolünde kumanda devresine enerji vererek devreyi çalıştırınız.
- Güç devresinin bağlantılarını devre şemasına göre yapınız (Görsel 1.66).
- Enversör rölenin çalışma ve bekleme sürelerini ayarlayınız.
- Devreye öğretmen kontrolünde enerji veriniz.
- Motorun ilk olarak sağa doğru döndüğünü ve çalışmanın ayarlanan sürenin sonuna kadar devam
ettiğini gözlemleyiniz. - Motor durduktan sonra bekleme zamanının dolmasını bekleyiniz.
- Belirlenen sürenin sonunda motorun tekrar çalıştığını ve sola doğru döndüğünü gözlemleyiniz.
- Enerjiyi kesiniz ve malzemeleri dikkatlice sökerek teslim ediniz.
SORU
Devre şemasını, antetli kâğıda ANSI normuna uygun olarak çiziniz.

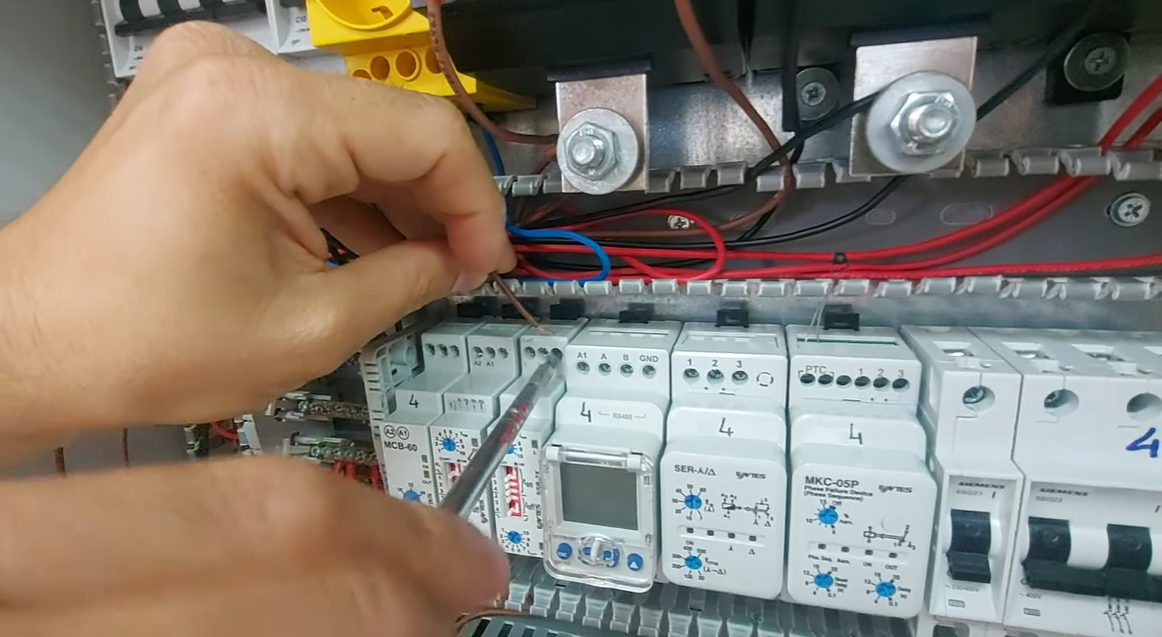

KUMANDA PANO UYGULAMASI ;
