Multifonksiyonlu Zaman Rölesi3 FAZLI MOTORUN 1 BUTONLA ÇALIŞTIRILIP DURDURULMASI
DEVRENİN ÇALIŞMASI
Devrede kullanılan bir adet start butonu ile hem çalıştırma hem de durdurma işlemleri gerçekleştirilebilir.
S1 butonuna ilk kez basıldığında çalıştırma, ikinci kez basıldığındaysa durdurma işlemi gerçekleşir. Motor
dururken kırmızı, çalışırken yeşil sinyal lambası yanar.
Devrede S1 start butonuna ilk basıldığında şu işlemler gerçekleşir:
- K1 kontaktörü enerjilenerek kendini mühürler.
- Kapanan K1 kontağı üzerinden K3 kontaktörü enerjilenir ve kendini mühürler.
- K3 güç kontakları kapanarak motoru çalıştırır.
- Bu arada K1 ve K3 kontaktörlerine ait tüm kontaklar konum değiştirmiş durumdadır.
Devrede S1 start butonuna ikinci kez basıldığında şu işlemler gerçekleşir: - K2 kontaktörü devreye girer ve kontakları konum değiştirir.
- K1 ve K3 kontaktörlerine seri bağlı K2 kapalı kontakları açılır.
- K1 ve K3 kontaktörleri devreden çıkar.
- K3 güç kontakları açıldığı için motor durur.
- K2 kontaktörü devreden çıkar.
MALZEME LİSTESİ
MALZEMENİN ADI MALZEMENİN ÖZELLİĞİ MİKTARI
W otomat sigorta B 1x6A 1 adet
W otomat sigorta C 3x16A 1 adet
Kontaktör 4 kW 3 adet
Sinyal lambaları Kırmızı ve yeşil 2 adet
Start butonu Ani temaslı (yay geri dönüşlü) 1 adet
Aşırı akım rölesi 2,5-4 A 1 adet
Asenkron motor Üç fazlı 1 adet
İŞLEM BASAMAKLARI
- Kumanda kablolarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Deney seti üzerindeki devre elemanlarının sağlamlığını ölçü aletiyle kontrol ediniz.

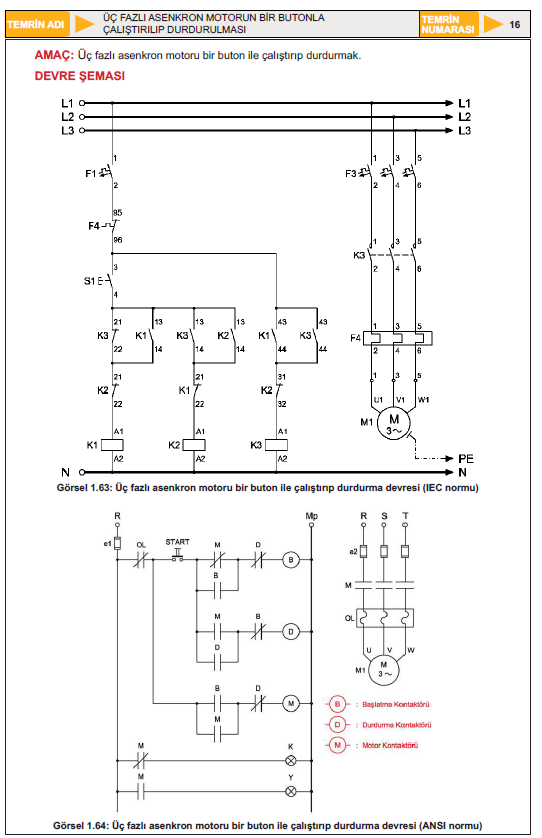

- Kumanda devresinin bağlantılarını devre şemasına göre yapınız (Görsel 1.63).
- Öğretmen kontrolünde kumanda devresine enerji veriniz.

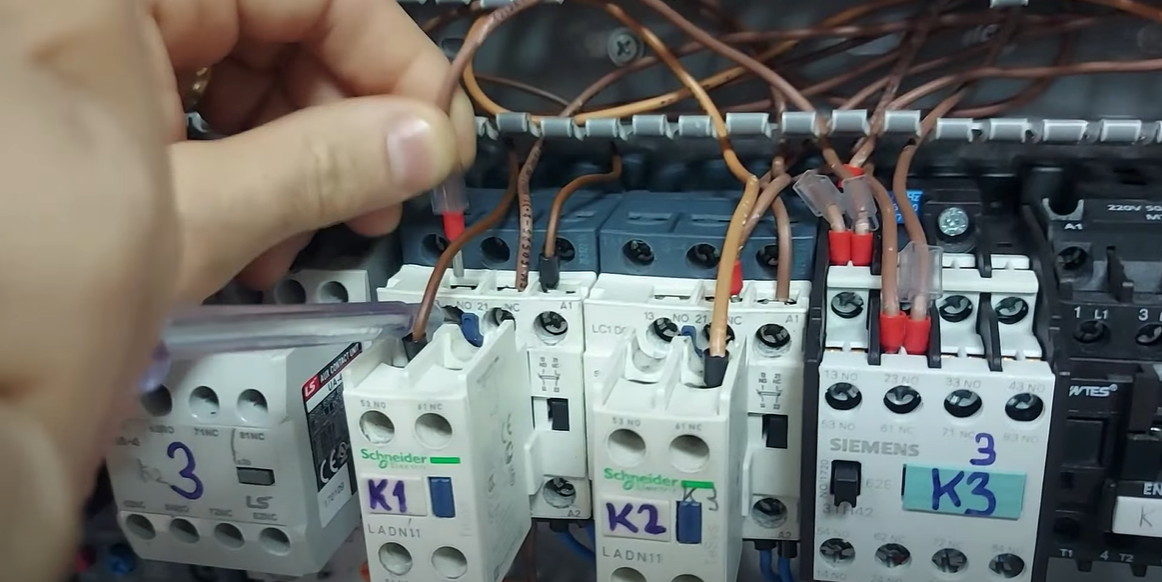

- S1 start butonuna basarak K1 ve K3 kontaktörlerinin enerjilendiğini gözlemleyiniz.
- S1 start butonuna tekrar basarak K2 kontaktörünün enerjilendiğini ve K1 ile K3 kontaktörlerinin
devreden çıktığını, son olarak K2 kontaktörünün de devreden çıktığını gözlemleyiniz. - Güç devresi bağlantılarını devre şemasına göre yapınız (Görsel 1.63).
- Öğretmen kontrolünde devreye enerji veriniz.
- S1 butonuna basarak motoru çalıştırınız.
- S1 butonuna tekrar basarak motoru durdurunuz.
- Enerjiyi kesiniz ve malzemeleri dikkatlice sökerek teslim ediniz.
SORULAR
1. Devrenin avantaj ve dezavantajlarını yazınız.
2. Devre şemasını antetli kâğıt üzerine çiziniz.
