Multifonksiyonlu Zaman Rölesi3 FAZLI MOTORUN DEVİR YÖNÜNÜN DEĞİŞTİRİLMESİ

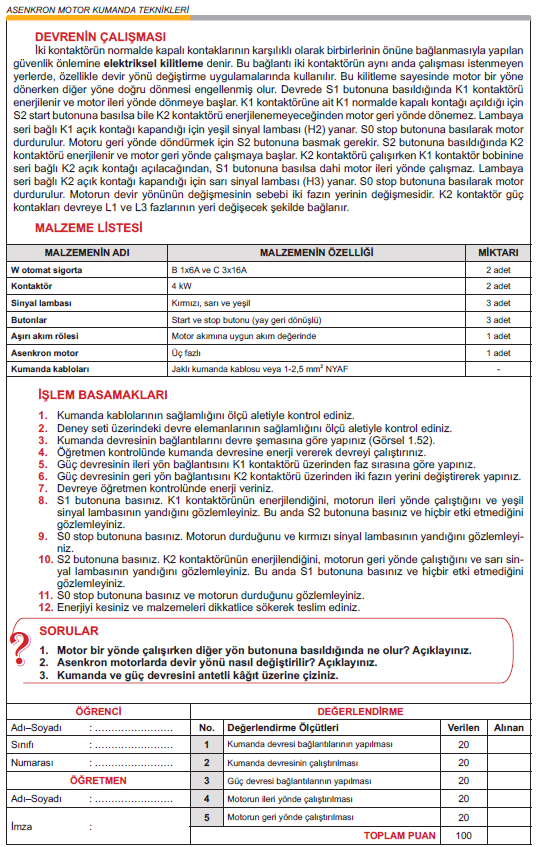

DEVRENİN ÇALIŞMASI
İki kontaktörün normalde kapalı kontaklarının karşılıklı olarak birbirlerinin önüne bağlanmasıyla yapılan
güvenlik önlemine elektriksel kilitleme denir. Bu bağlantı iki kontaktörün aynı anda çalışması istenmeyen
yerlerde, özellikle devir yönü değiştirme uygulamalarında kullanılır. Bu kilitleme sayesinde motor bir yöne
dönerken diğer yöne doğru dönmesi engellenmiş olur. Devrede S1 butonuna basıldığında K1 kontaktörü
enerjilenir ve motor ileri yönde dönmeye başlar. K1 kontaktörüne ait K1 normalde kapalı kontağı açıldığı için
S2 start butonuna basılsa bile K2 kontaktörü enerjilenemeyeceğinden motor geri yönde dönemez. Lambaya
seri bağlı K1 açık kontağı kapandığı için yeşil sinyal lambası (H2) yanar. S0 stop butonuna basılarak motor
durdurulur. Motoru geri yönde döndürmek için S2 butonuna basmak gerekir. S2 butonuna basıldığında K2
kontaktörü enerjilenir ve motor geri yönde çalışmaya başlar. K2 kontaktörü çalışırken K1 kontaktör bobinine
seri bağlı K2 açık kontağı açılacağından, S1 butonuna basılsa dahi motor ileri yönde çalışmaz. Lambaya
seri bağlı K2 açık kontağı kapandığı için sarı sinyal lambası (H3) yanar. S0 stop butonuna basılarak motor
durdurulur. Motorun devir yönünün değişmesinin sebebi iki fazın yerinin değişmesidir. K2 kontaktör güç
kontakları devreye L1 ve L3 fazlarının yeri değişecek şekilde bağlanır.
MALZEME LİSTESİ
MALZEMENİN ADI MALZEMENİN ÖZELLİĞİ MİKTARI
W otomat sigorta B 1x6A ve C 3x16A 2 adet
Kontaktör 4 kW 2 adet
Sinyal lambası Kırmızı, sarı ve yeşil 3 adet
Butonlar Start ve stop butonu (yay geri dönüşlü) 3 adet
Aşırı akım rölesi Motor akımına uygun akım değerinde 1 adet
Asenkron motor Üç fazlı 1 adet
İŞLEM BASAMAKLARI
- Kumanda kablolarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Deney seti üzerindeki devre elemanlarının sağlamlığını ölçü aletiyle kontrol ediniz.

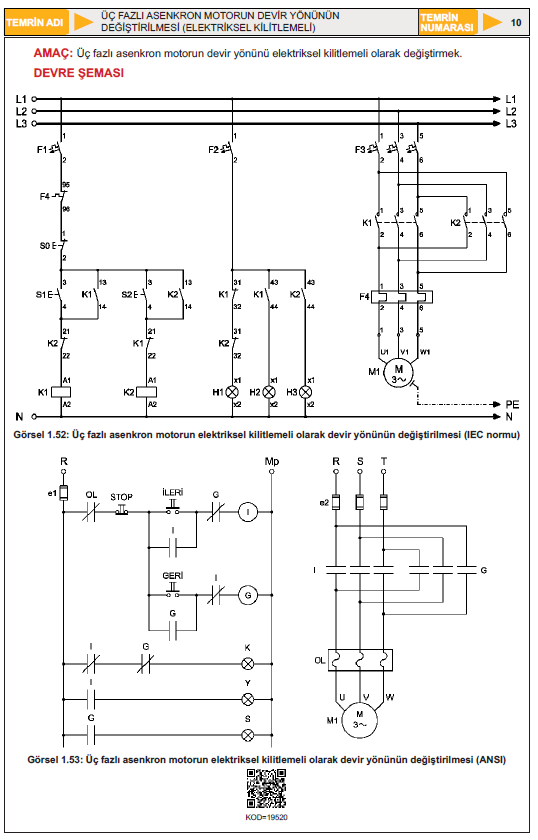

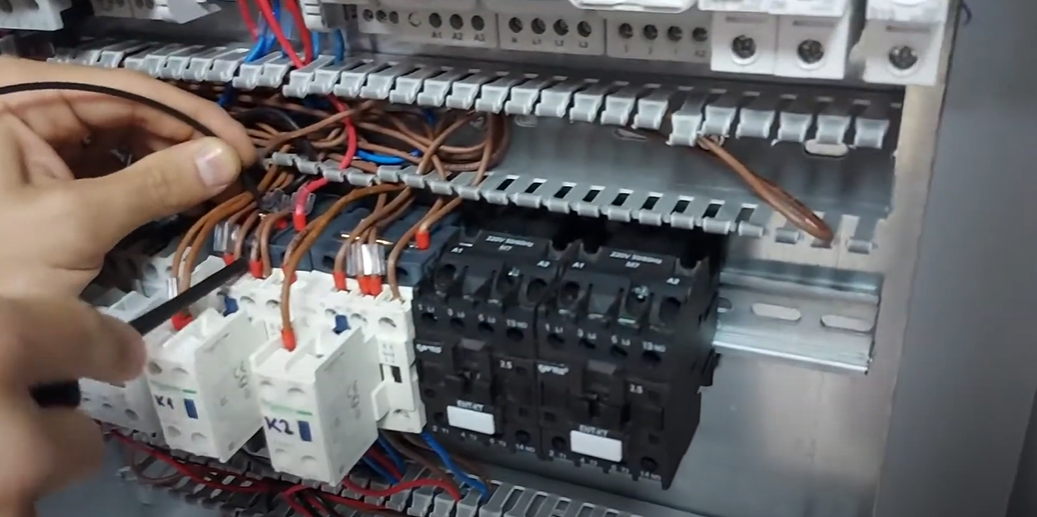

- Kumanda devresinin bağlantılarını devre şemasına göre yapınız (Görsel 1.52).
- Öğretmen kontrolünde kumanda devresine enerji vererek devreyi çalıştırınız.
- Güç devresinin ileri yön bağlantısını K1 kontaktörü üzerinden faz sırasına göre yapınız.
- Güç devresinin geri yön bağlantısını K2 kontaktörü üzerinden iki fazın yerini değiştirerek yapınız.
- Devreye öğretmen kontrolünde enerji veriniz.
- S1 butonuna basınız. K1 kontaktörünün enerjilendiğini, motorun ileri yönde çalıştığını ve yeşil
sinyal lambasının yandığını gözlemleyiniz. Bu anda S2 butonuna basınız ve hiçbir etki etmediğini
gözlemleyiniz. - S0 stop butonuna basınız. Motorun durduğunu ve kırmızı sinyal lambasının yandığını gözlemleyiniz.
- S2 butonuna basınız. K2 kontaktörünün enerjilendiğini, motorun geri yönde çalıştığını ve sarı sinyal
lambasının yandığını gözlemleyiniz. Bu anda S1 butonuna basınız ve hiçbir etki etmediğini
gözlemleyiniz. - S0 stop butonuna basınız ve motorun durduğunu gözlemleyiniz.
- Enerjiyi kesiniz ve malzemeleri dikkatlice sökerek teslim ediniz.
SORULAR
- Motor bir yönde çalışırken diğer yön butonuna basıldığında ne olur? Açıklayınız.
- Asenkron motorlarda devir yönü nasıl değiştirilir? Açıklayınız.
- Kumanda ve güç devresini antetli kâğıt üzerine çiziniz.
