Multifonksiyonlu Zaman Rölesi3 FAZLI PAKET ŞALTER İLE MOTOR KONTROLÜ
DEVRENİN ÇALIŞMASI
Aç-kapa paket şalterler normalde “0” konumundadır ve kontakları açıktır. “1” konumuna alınınca
kontakları kapanarak alıcıyı (lamba veya motor) çalıştırır. “0” konumuna alındığında tekrar eski konumuna
dönerek alıcıların çalışmasını durdurur.
MALZEME LİSTESİ
MALZEMENİN ADI MALZEMENİN ÖZELLİĞİ MİKTARI
W otomat sigorta B 1x6A 1 adet
W otomat sigorta C 3x16A 1 adet
Bir fazlı paket şalter Aç-kapa (0-1) 1 adet
Üç fazlı paket şalter Aç-kapa (0-1) 1 adet
Lamba 220 V AC 1 adet
Asenkron motor Üç fazlı 1 adet
Kumanda kabloları Jaklı kumanda kablosu veya 1-2,5 mm2 NYAF –
AC gerilim kaynağı Bir ve üç fazlı –
Deney seti veya kumanda panosu 1 adet
Multimetre Dijital 1 adet
El aletleri Pense, yan keski, tornavida, kontrol kalemi vb. –
İŞLEM BASAMAKLARI
- Kumanda kablolarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Deney seti üzerindeki devre elemanlarının sağlamlığını ölçü aletiyle kontrol ediniz.

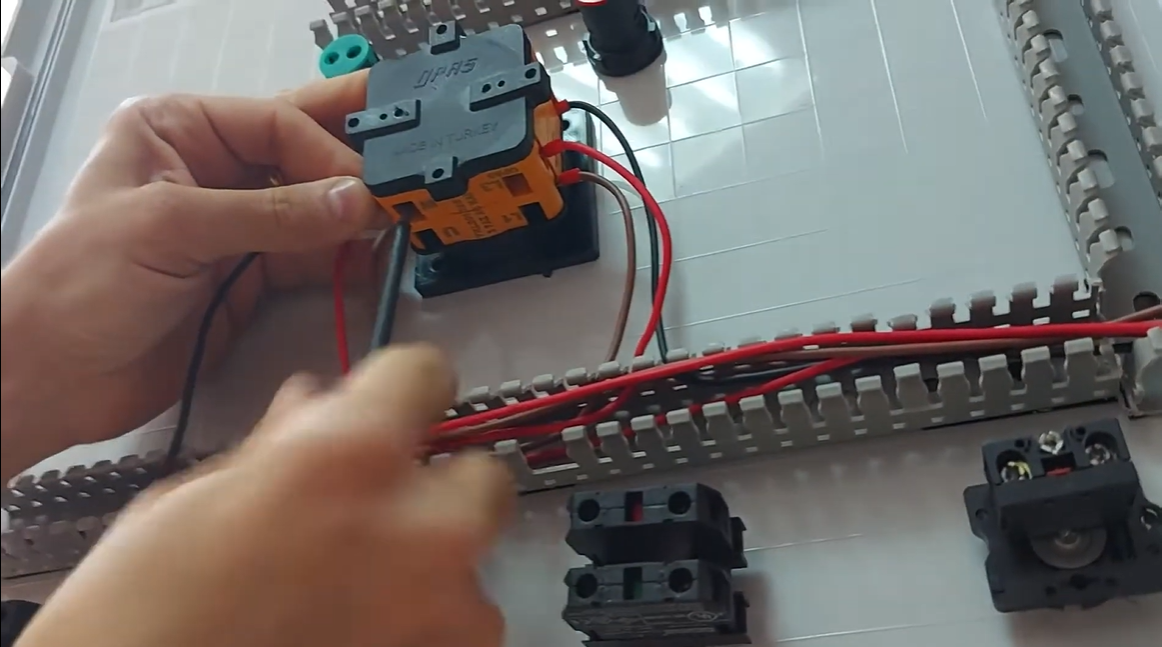

- Bağlantıları devre şemasına göre yapınız (Görsel 1.50).
- Devreye öğretmen kontrolünde enerji veriniz.
- Bir fazlı aç-kapa paket şalteri “1” konumuna alınız ve H1 lambasının yandığını gözlemleyiniz.
- Bir fazlı aç-kapa paket şalteri “0” konumuna alınız ve H1 lambasının söndüğünü gözlemleyiniz.
- Üç fazlı aç-kapa paket şalteri “1” konumuna alınız ve motorun çalıştığını gözlemleyiniz.
- Üç fazlı aç-kapa paket şalteri “0” konumuna alınız ve motorun durduğunu gözlemleyiniz.
- Enerjiyi kesiniz ve malzemeleri dikkatlice sökerek teslim ediniz.
SORULAR
- Paket şalterler nerelerde kullanılır?
- Paket şalter seçiminde nelere dikkat edilir?
- Devre şemasını antetli kâğıt üzerine çiziniz
