Multifonksiyonlu Zaman RölesiKUMANDA DEVRE ELEMANLARININ ÖLÇÜ ALETİ İLE TESPİTİ

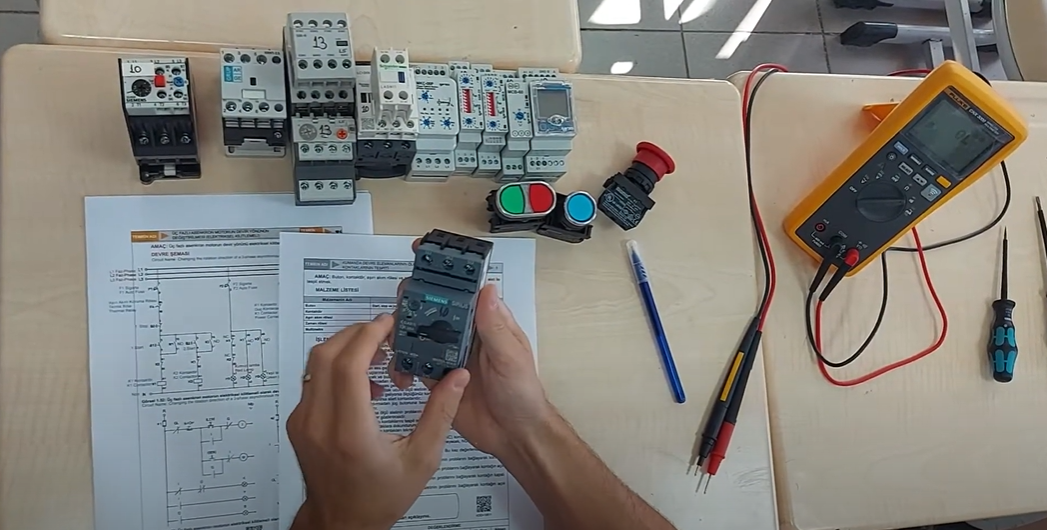

Kumanda Pano uygulamalarında kullandığımız elemanların tanımları, görevleri, üzerindeki uçlar, kontaklar ve fonksiyon tuşların ne anlama geldiğini bu videoda paylaştım. İzlemenizi tavsiye ederim.

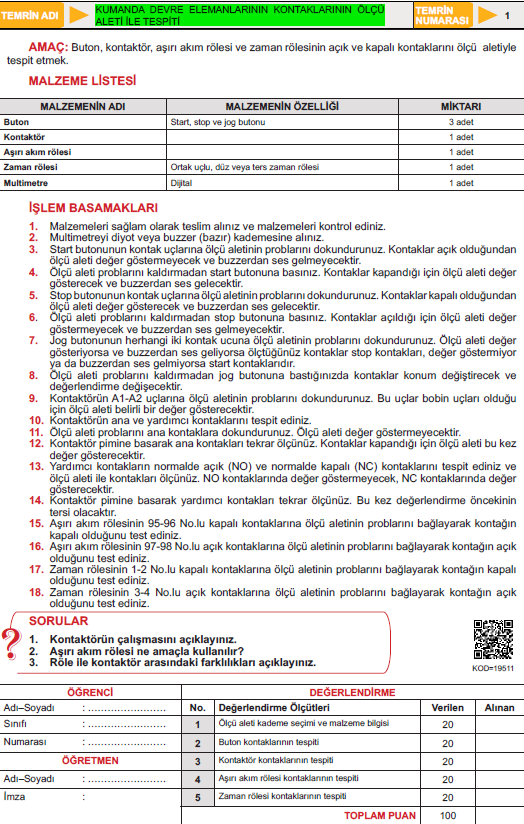

İŞLEM BASAMAKLARI
- Malzemeleri sağlam olarak teslim alınız ve malzemeleri kontrol ediniz.
- Multimetreyi diyot veya buzzer (bazır) kademesine alınız.
- Start butonunun kontak uçlarına ölçü aletinin problarını dokundurunuz. Kontaklar açık olduğundan
ölçü aleti değer göstermeyecek ve buzzerdan ses gelmeyecektir. - Ölçü aleti problarını kaldırmadan start butonuna basınız. Kontaklar kapandığı için ölçü aleti değer
gösterecek ve buzzerdan ses gelecektir. - Stop butonunun kontak uçlarına ölçü aletinin problarını dokundurunuz. Kontaklar kapalı olduğundan
ölçü aleti değer gösterecek ve buzzerdan ses gelecektir. - Ölçü aleti problarını kaldırmadan stop butonuna basınız. Kontaklar açıldığı için ölçü aleti değer
göstermeyecek ve buzzerdan ses gelmeyecektir. - Jog butonunun herhangi iki kontak ucuna ölçü aletinin problarını dokundurunuz. Ölçü aleti değer
gösteriyorsa ve buzzerdan ses geliyorsa ölçtüğünüz kontaklar stop kontakları, değer göstermiyor
ya da buzzerdan ses gelmiyorsa start kontaklarıdır. - Ölçü aleti problarını kaldırmadan jog butonuna bastığınızda kontaklar konum değiştirecek ve
değerlendirme değişecektir. - Kontaktörün A1-A2 uçlarına ölçü aletinin problarını dokundurunuz. Bu uçlar bobin uçları olduğu
için ölçü aleti belirli bir değer gösterecektir. - Kontaktörün ana ve yardımcı kontaklarını tespit ediniz.
- Ölçü aleti problarını ana kontaklara dokundurunuz. Ölçü aleti değer göstermeyecektir.
- Kontaktör pimine basarak ana kontakları tekrar ölçünüz. Kontaklar kapandığı için ölçü aleti bu kez
değer gösterecektir. - Yardımcı kontakların normalde açık (NO) ve normalde kapalı (NC) kontaklarını tespit ediniz ve
ölçü aleti ile kontakları ölçünüz. NO kontaklarında değer göstermeyecek, NC kontaklarında değer
gösterecektir. - Kontaktör pimine basarak yardımcı kontakları tekrar ölçünüz. Bu kez değerlendirme öncekinin
tersi olacaktır. - Aşırı akım rölesinin 95-96 No.lu kapalı kontaklarına ölçü aletinin problarını bağlayarak kontağın
kapalı olduğunu test ediniz. - Aşırı akım rölesinin 97-98 No.lu açık kontaklarına ölçü aletinin problarını bağlayarak kontağın açık
olduğunu test ediniz. - Zaman rölesinin 1-2 No.lu kapalı kontaklarına ölçü aletinin problarını bağlayarak kontağın kapalı
olduğunu test ediniz. - Zaman rölesinin 3-4 No.lu açık kontaklarına ölçü aletinin problarını bağlayarak kontağın açık
olduğunu test ediniz.
