Multifonksiyonlu Zaman RölesiKUMANDA PANO UYGULAMASI – 3 FAZLI ASENKRON MOTORUN KESİK ÇALIŞTIRILMASI
DEVRENİN ÇALIŞMASI
Kumanda devresinde S1 start butonuna basıldığında K1 kontaktörü enerjilenir ve kontakları konum
değiştirir. K1 kontaktörünün güç devresindeki açık kontaklarının kapanmasıyla motor çalışır. S1 butonuna
basıldığı müddetçe motor çalışmaya devam eder. Butondan elin çekilmesiyle kontaktör bobininin enerjisi
kesilir ve güç kontakları açılarak motoru durdurur yani S1 butonuna basılı olduğu sürece motor çalışır. Motor
dururken kırmızı, çalışırken yeşil sinyal lambası yanar.
MALZEMENİN ADI MALZEMENİN ÖZELLİĞİ MİKTARI
W otomat sigorta B 1x6A 1 adet
W otomat sigorta C 3x16A 1 adet
Kontaktör 4 kW 1 adet
Sinyal lambası Kırmızı ve yeşil 2 adet
Buton Ani temaslı (yay geri dönüşlü) 1 adet
Aşırı akım rölesi 2,5-4 A 1 adet
Asenkron motor Üç fazlı 1 adet
Kumanda kabloları Jaklı kumanda kablosu veya 1-2,5 mm2 NYAF –
AC gerilim kaynağı Bir ve üç fazlı –
Deney seti veya kumanda panosu 1 adet
Multimetre Dijital 1 adet
El aletleri Pense, yan keski, tornavida, kontrol kalemi vb. –

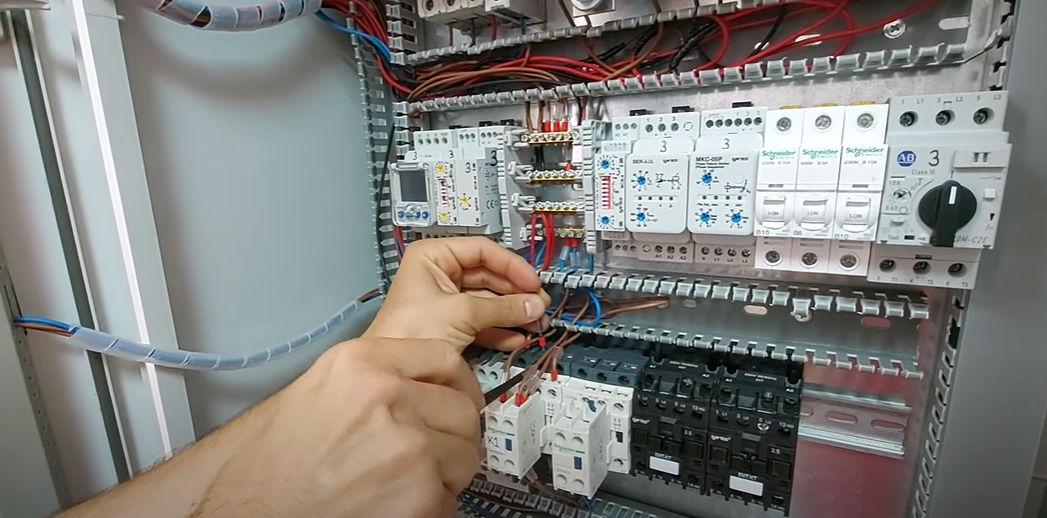

İŞLEM BASAMAKLARI
- Kumanda kablolarının sağlamlığını ölçü aletiyle kontrol ediniz.
- Deney seti üzerindeki devre elemanlarının sağlamlığını ölçü aletiyle kontrol ediniz.

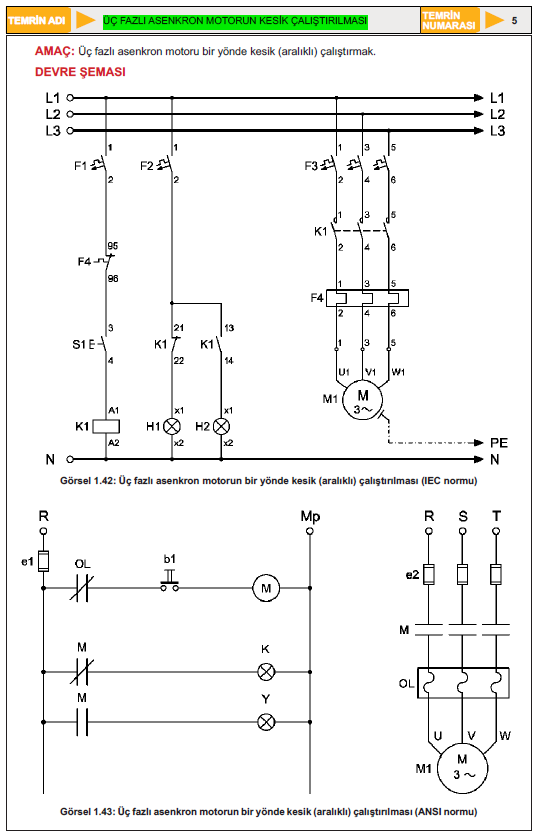

- Kumanda devresinin bağlantılarını devre şemasına göre yapınız (Görsel 1.42).
- Öğretmen kontrolünde kumanda devresine enerji vererek devreyi çalıştırınız.
- Güç devresinin bağlantılarını devre şemasına göre yapınız (Görsel 1.42).
- Devreye öğretmen kontrolünde enerji veriniz.
- Start (S1) butonuna basılı tutunuz ve motorun çalıştığını gözlemleyiniz.
- Start (S1) butonundan elinizi çekiniz ve çalışan motorun durduğunu gözlemleyiniz.
- Devrenin enerjisini kesiniz.
1 0. Malzemeleri sökerek teslim ediniz.
SORULAR
- Kontaktör nasıl çalışır? Açıklayınız.
- Devrede aşırı akım rölesi neden kullanılır? Açıklayınız.
- Devre şemasını antetli kâğıt üzerine çiziniz.
