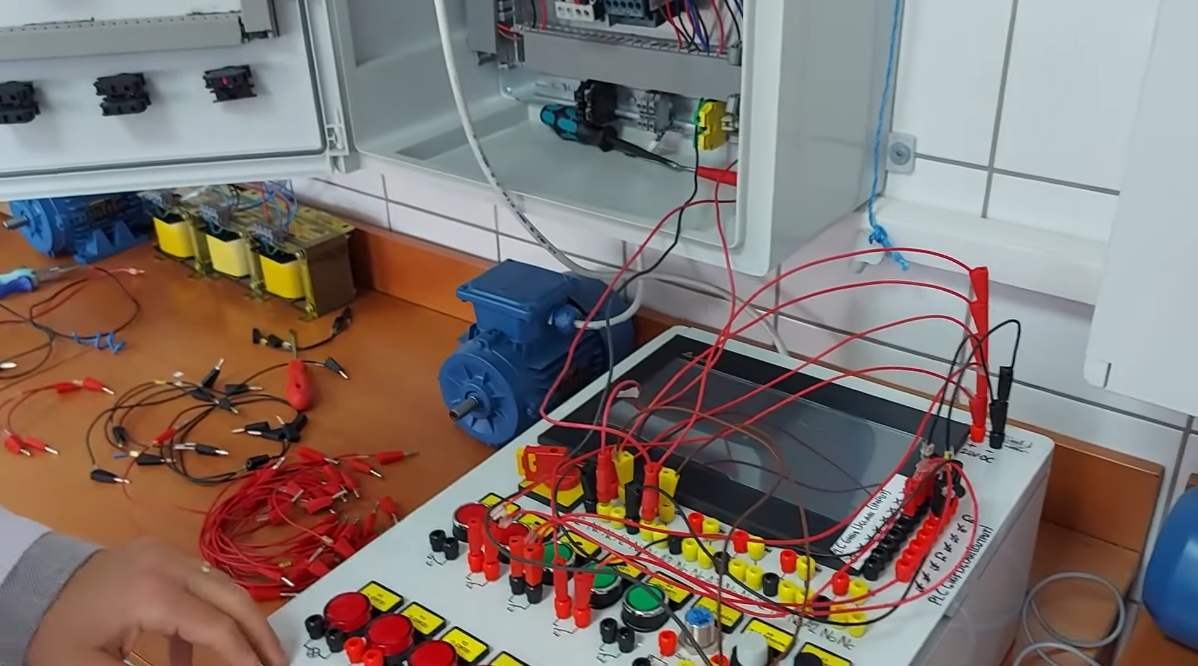

PLC KONTAK DURUMLARI

PLC KONTAK DURUMLARI

NORMALDE AÇIK KONTAK

• Normalde Açık Kontak
• Operantlar: n (bit) I, Q, M, SM, S, T, C, V
• Açıklama: n adresinin değeri ‘1’ olduğu zaman normalde açık kontak kapanır. öyleyse Normalde açık kontak kapandığı zaman enerji geçişi olur. öyleyse Normalde açık kontak,
  seri bağlandığı zaman takip eden ladder elemanıyla lojik olarak ‘AND’ lenmiş olur. Öyleyse Paralel bağlantı olduğunda ise ‘OR’ mantığı kullanılmış olur. öyleyse

NORMALDE KAPALI KONTAK

• Normalde Kapalı Kontak
• Operantlar: n (bit) I, Q, M, SM, S, T, C, V
• Açıklama: n adresinin değeri ‘0’ olduğu zaman normalde kapalı kontak kapanır ve ‘1’ olduğunda ise kontak açıktır. Öyleyse Enerji geçişi ise kontak kapandığı zaman olur. Öyleyse Normalde kapalı kontak, seri bağlandığı zaman takip eden ladder elemanıyla lojik olarak ‘AND’ lenmiş olur. Öyleyse Paralel bağlantı olduğunda ise ‘OR’ mantığı kullanılmış olur. Öyleyse

PLC’lerde Komut Yapıları

• Yükle (STL)
• Format: LD n, Operantlar: n (bit) I, Q, M, SM, S, T, C, V öyleyse
• Açıklama: n adresindeki bitin değeri lojik yığının en üstüne kopyalar. Öyleyse Yığındaki öyleyse diğer bit değerleri bir aşağıya kayar. öyleyse
• Örnek : LD I0.0

PLC’lerde Komut Yapıları

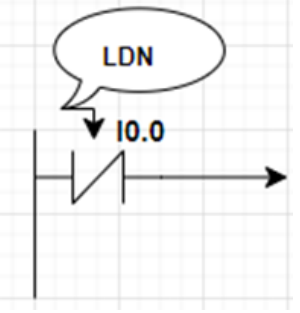

• Yükle Değil (STL)
• Format: LDN n, Operantlar: n (bit) I, Q, M, SM, S, T, C, V
• Açıklama: n adresindeki bitin değerinin değilini lojik yığının en üstüne kopyalar. Öyleyse Yığındaki diğer bit değerleri bir aşağıya kayar.
• Örnek : LDN I0.0

• And (STL)
• Format: A n, Operantlar: n (bit) I, Q, M, SM, S, T, C, V
• Açıklama: Bir komutun lojik sonucu ile n adresindeki bit değerini lojik olarak ‘AND NOT’ lar. Öyleyse Lojik sonuç olarak lojik yığının en üstüne yazılır. öyleyse
• Örnek: LDN I0.0 Örnek : LD I0.0 öyleyse
  AN I

OR DEĞİL

• Format: ON n, Operantlar: n(bit) I, Q, M, SM, S, T, C, V
• Açıklama : n adresindeki bitin değeriyle lojik yığının en üstteki değeri ile arasında lojik ‘OR NOT’ işlemi yapar. Öyleyse Sonuç ise lojik yığının tepe değerine yazılır. öyleyse
• Örnek : LD I0.0
  ON I0.1
