ENTES ETMO-02-DR ETHERNET GATEWAY

Genel Özellikler

ENTES ETMO-02-DR ETHERNET GATEWAY

Ethernet Gateway (Ağ Geçitleri) Modbus protokolü ile RS485 üzerinden haberleşen
cihazlarınızın TCP/IP protokolünü kullanarak internet altyapısı üzerinden uzaktan kontrolünü sağlayan bir
Modbus TCP/Modbus RTU protokol dönüştürücüsüdür. Öyleyse

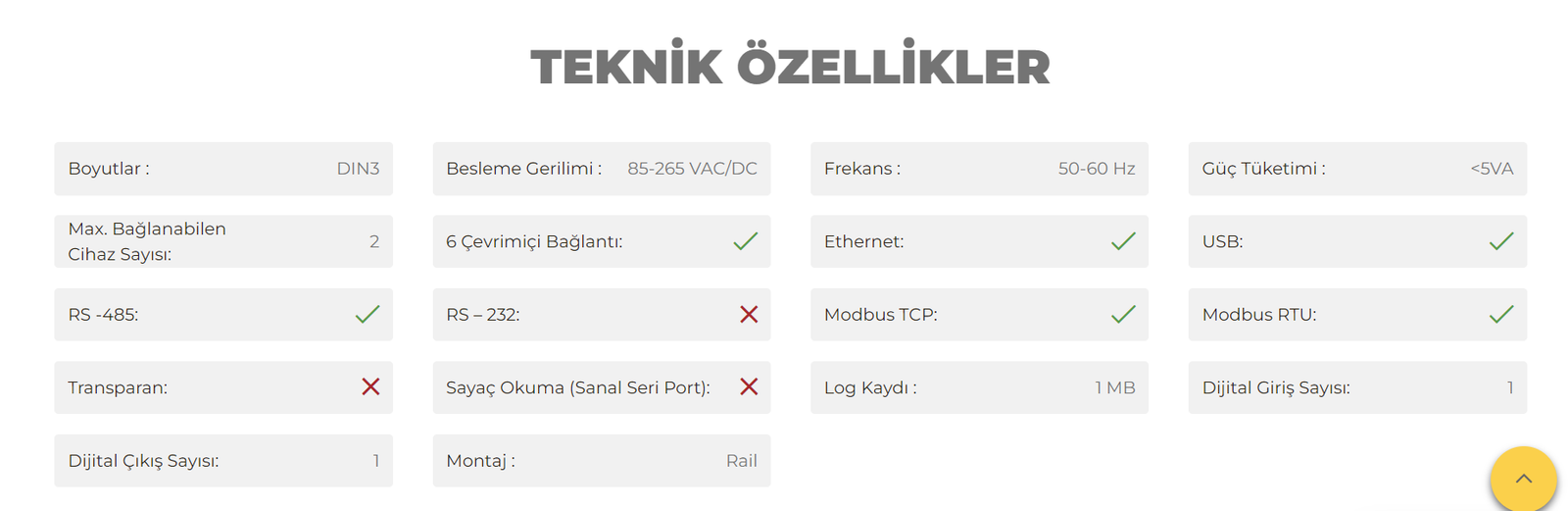

ETMO Ethernet Gateway (Ağ Geçitleri) Cihazların Genel Özellikleri;
-10/100 Mbps Ethernet portu
-RS232 , RS485 portu (300…115200 bps )
-Konfigürasyon amaçlı mikro USB portu. Öyleyse
-Ethernet portunu kullanarak WEB üzerinden cihaz parametrelerini ayarlayabilme. Öyleyse
-Sunucu ya da istemci olarak çalışabilme.  Öyleyse
-Modbus TCP ve Transparan modunda çalışabilme. Öyleyse
ETMO Ethernet Gateway (Ağ Geçitleri) cihazlarının ayarları ürünün içinde yapılandırılmış olarak
gelmektedir. Ürünler için ayrıca bir ayar yapılmasına gerek yoktur. ETMO-02-DR modelleri fabrika çıkışlı
olarak hiçbir konfigürasyona gerek olmadan Enerji Doktoru ile kullanılabilir. Öyleyse

ENTES ETMO-02-DR ETHERNET GATEWAY

3

ENTES ETMO-02-DR ETHERNET GATEWAY

Yapılandırma

Cihazınızın çalışabilmesi için hem seri haberleşme parametrelerinin hem de network ayarlarının doğru
olarak yapılması gerekmektedir. Bu ayarların eksik ya da hatalı yapılması sistem performansını olumsuz
yönde etkileyebileceği gibi mevcut haberleşme altyapısını da bozabilir. Öyleyse

WEB Arayüzü Üzerinden Cihazın Ayarlarına Erişim

ENTES ETMO-02-DR ETHERNET GATEWAY

ETMO Ethernet Gateway (Ağ Geçitleri) içerisinde cihaz ayarlarını USB ve Ethernet üzerinden değiştirme imkanı sağlayan bir HTTP sunucusu bulunmaktadır. Bu sayede sahadaki cihazlarınızın ayarlarını, cihazın yanına gitmeye gerek kalmadan değiştirebilirsiniz.
Cihaz ayarlarının web arayüzünden yapılabilmesi için micro USB kablosu ile bilgisayara bağlanması gerekmektedir. Ethernet üzerinden aynı arayüze ulaşabilmek için Ethernet IP’si bilinmelidir. Daha sonra web tarayıcınızdan USB için http://usb.entes veya 192.168.7.1 ve Ethernet için ise cihazınızın Ethernet IP’sini kullanarak arayüze erişebilirsiniz. Cihazının fabrika çıkışı varsayılan şifresi cihaz MAC ID’sinin son 4 hanesidir. MAC ID karakterleri büyük harflerle girilmelidir. Öyleyse

Cihaz ayarlarına erişmek için;

Tarayıcınızın adres çubuğuna ETMO cihazınızın Ethernet veya USB IP adresini yazınız. Öyleyse
