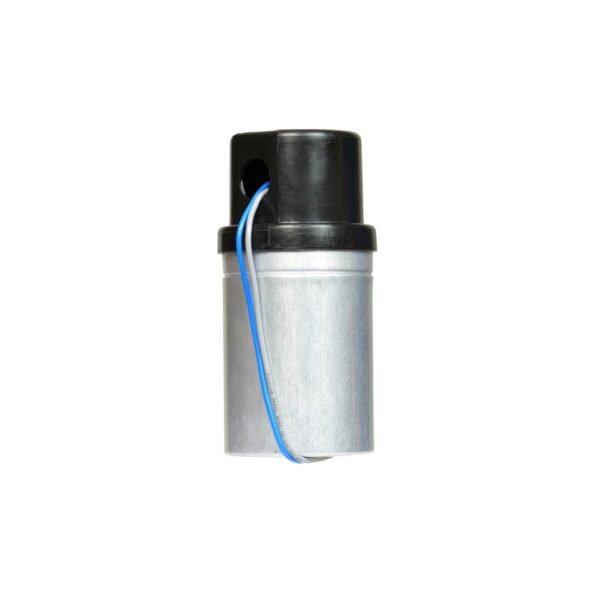

Grup Arge 0.50 kVAR 230V Monofaze Kondansatör GA7102

Grup Arge 0.50 kVAR 230V Monofaze Kondansatör GA7102

Grup Arge GA7102 KND-M0.50 kVAR Elektrik motorları, trafo vb. cihazların bulunduğu endüktif karakterli işletmelerde reaktif güç ihtiyacını karşılamak için güç kondansatörleri kullanılır. Reaktif güç kontrol röleleri kontaktörler veya yarı iletken anahtarlama elemanları vasıtasıyla kondansatörleri devreye alıp çıkartarak işletmenin reaktif ihtiyacını karşılar ve reaktif oranların istenilen oranların altında kalmasını sağlar.

Genel Özellikler

Grup Arge 0.50 kVAR 230V Monofaze Kondansatör GA7102

• PCB içermeyen geri dönüşümlü doğal yağ, yarı yumuşak jel dolgulu,
• Aluminyum kompakt dış kasaya sahip,
• Dahili basınç koruma valfi ile patlamayan yapıya sahip,
• Çinko sprey yüzey kaplama ve ileri teknoloji sarım tekniğiyle düşük kayıplara sahip,
• Parmak dokunma korumalı ve paralel (Çift taraflı) bağlantıya uygun klemens yapıya sahip,
• Metalize edilmiş polipropilen MPP (MKP) filmden tasarım ve imal edilmiş,

Teknik Özellikler

• Standardlar: IEC 60831-1, IEC 60831-2
• Nominal Gerilimleri: 230 – 400 – 440 – 525 V AC
• Nominal Frekansı: 50 – 60 Hz
• Dielektrik Kayıpları: < 0,2 W / kVAr
• Toplam Kayıplar: < 0,4 W / kVAr
• Aşırı Gerilim: Un + %10, (8 saat/24 saat)
• Aşırı Akım: 1,5 x In
• Kapasite Toleransı: %-5 – %+10
• Kullanım Ömrü: D (+55 ˚C) sıcaklık seviyesinde 130.000 saat,

C (+50 ˚C) sıcaklık seviyesinde 150.000 saat

• Çevre Sıcaklığı: -40 / (+55) , D Class
• Boyutlar :   50 x 100

TEKNİK ÖZELLİKLER

2.TEKNİK ÖZELLİKLER

Standartlar IEC 60831-1 , IEC 60831-2

Nominal Gerilimler (V) 230, 400, 440, 525

Maksimum Gerilim Un + %10, (8 saat/24 saat) öyleyse

Maksimum Akım 1,5 x In öyleyse

Kapasite Toleransı %-5 / %+10 öyleyse

İç Bağlantı Üçgen Terminal Test Gerilimi 2,15 x Un, AC 2S öyleyse

Kasa Terminal Test Gerilimi 3 kV, AC 10S öyleyse

Darbe (Inrush) Akımı Maksimum 200x In Dielektrik Kayıplar öyleyse

Dielektrik Kayıplar  <0,2 W / kVAr öyleyse

Toplam Kayıplar < 0,4 W / kVAr öyleyse

Kasa Tip Silindirik alüminyum tip öyleyse

Dış Gövde Koruma Sınıfı IP20. öyleyse

Harici kullanım için IP54 öyleyse

Çevre Sıcaklığı -40⁰C/ +55⁰C öyleyse

Göreceli Nem Oranı <%95 öyleyse

Kullanım Ömrü >130000 D sıcaklık seviyesinde >150000 C sıcaklık seviyesinde öyleyse

Deşarj Direnci 1 dakikada 50 V altına inmektedir öyleyse

Soğutma Doğal hava soğutmalı. öyleyse

Kasa sıcaklığı Kasanın tepesinde en fazla 60⁰C olmalıdır öyleyse

Rakım Deniz seviyesinden 2000 metre yükseklikte çalışabilmektedir. öyleyse

Kondansatörün Koruması Aşırı basınca duyarlı, 3 fazlı devre ayırıcılıdır. öyleyse

Montaj Pozisyonu Dikey
