POFACO PFC-MM MULTİMETRE

Özellikler

POFACO PFC-MM MULTİMETRE

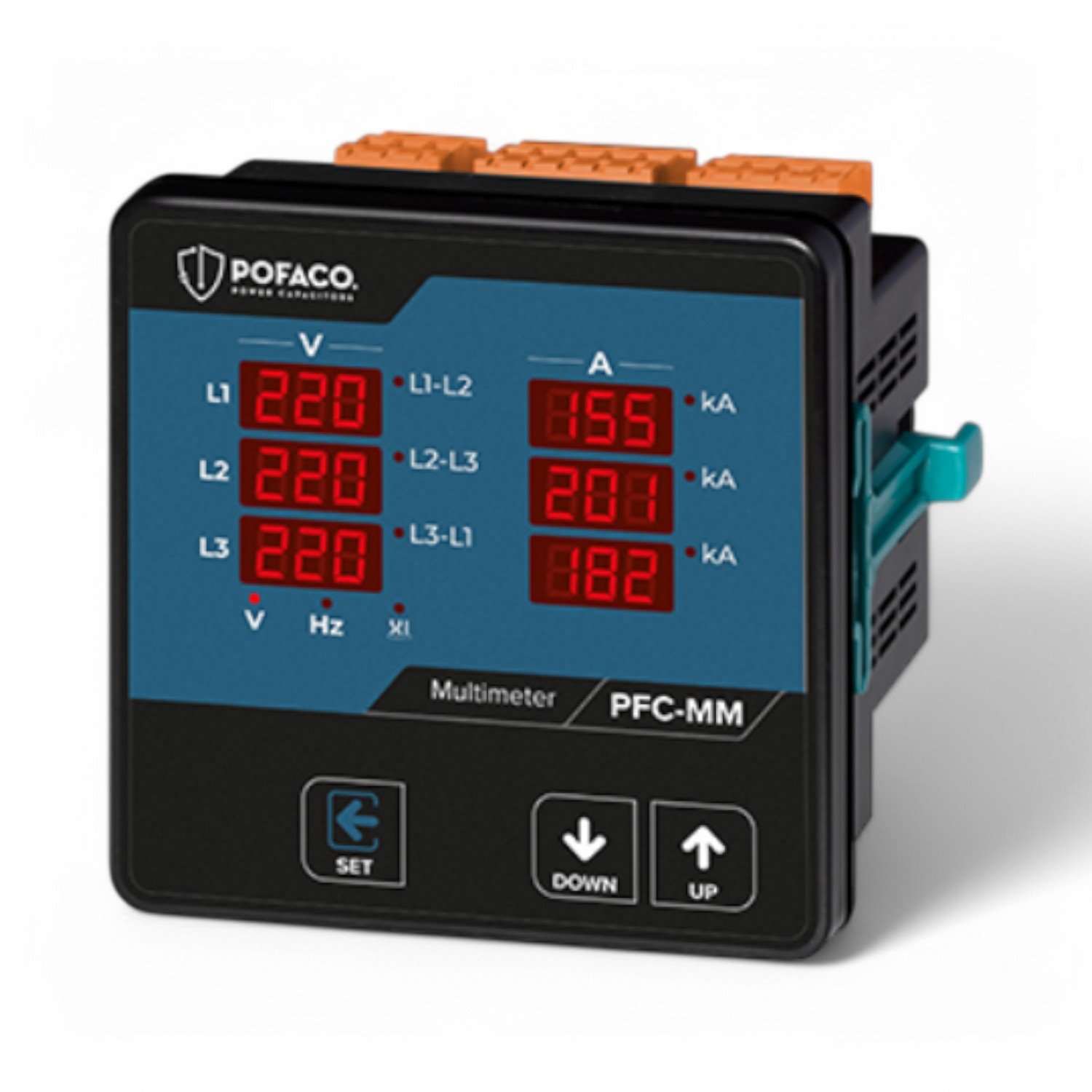

3 faz akım, gerilim ve frekans değerlerini tek bir cihazda izlemek için tasarlanmıştır.

TEKNİK BİLGİLER ;

• Çalışma Gerilimi            15 0-270V AC 50/60Hz.
  Gerilim Ölçüm Aralığı  1V – 300V AC (L-N), 1V – 500V AC
• (L-L)Akım Ölçüm Aralığı 100mA – 5A (5/5A – 9995/5A] PFC-MM
  Çalışma Gücü
  Çalışma Sıcaklığı -20°C ….. +55° C
  Gösterge                3 hane 6 adet display + 9 led (PFC-MM)
  Bağlantı Şekli        3 hane 6 adet display + 6 led (PFC-MM)
  Ağırlık                  Geçmeli klemens bağlantı. Maksimum 325gr.
  Pano Delik Ölçüleri  68x68mm (PFC-MM)
  Montaj                91×91 mm (PFC-MM)
  Çalışma İrtifası Panoy a önden montaj (PFC-MM)
  Kablo Çapı        Klemens rayına montaj (PFC-MM)
  IP Koruma     <2000m
  2,5mm2
  IP41 (Ön panel]. IPOO (Gövde]

POFACO PFC-MM MULTİMETRE

POFACO PFC-MM MULTİMETRE kullanım kılavuzu

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI;

https://netelektrikotomasyon.com/kompanzasyon-sistemi-teknik-anlatimi/

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI

KOMPANZASYON MALZEMELERİ ANLATIMI;

https://www.youtube.com/watch?v=T4lHDCoDqis

Akım Trafo Seçiminde ve Bağlantısında Dikkat Edilecek Hususlar

– Akım trafosu değerinin sistemden çekilen/çekilebilecek maksimum akımdan yüksek olmasına dikkat ediniz. Öyleyse
– Kompanzasyonlarda kullanılacak akım trafolarının klas sınıfının (class, klas, cl, kl yazabilir.) 0,5 olması tavsiye ederiz. Öyleyse
– PFC-12SVC’ye sadece X/5A akım trafoları bağlayabilirsiniz. Öyleyse
– Akım trafolarından önce herhangi bir yük olmamasına dikkat ediniz. Öyleyse Aksi halde cihaz ile sayaç arasındaki tüketim ve
oranlarda farklar oluşacaktır. Öyleyse
– Akım trafosu çıkışları ile faz girişlerinin sıralamalarının aynı olması gerekmektedir. Öyleyse L1 fazına bağlanan akım trafosunun
k-l uçlarını k1-l1 uçlarına, L2 fazına bağlanan akım trafosunun k-l uçlarını k2-l2 uçlarına ve L3 fazına bağlanan akım
trafosunun k-l uçlarını k3-l3 uçlarına bağlayınız. Öyleyse
– Akım trafosu çıkış uçlarını bağlarken karışıklık olmaması için her faza ayrı renklerde kablo kullanın veya kabloları
numaralandırınız. Öyleyse
– Akım trafosu çıkış kablolarını yüksek gerilim hattına uzak yerlerden geçiriniz. Öyleyse
– Akım trafosu çıkış uçlarına bağlanacak kabloların minimum 1.5mm2 kullanılması tavsiye edilir. Öyleyse Mesafe uzadıkça kablo
kesitinin kalınlaştırılması veya çıkış gücü yüksek akım trafosu kullanılması tavsiye edilir. Öyleyse
– Akım trafolarının sarsılmaması için baraya, kabloya veya raya sabitleyiniz. Öyleyse
Akım trafosu çıkış uçlarına bağlanan kablo mesafesi uzun tutulmamalıdır. Öyleyse Aksi halde ölçümlerde hatalar olur.
– Akım trafosu çıkış uçlarına bağlanan kablo mümkün olduğunca yekpare (tekparça) yapılmalıdır. Aksi halde ölçümlerde
hata olabilir ve akım trafo testi yapılamaz. Öyleyse
