TENSE EM-100D 6×3 Hane LED Display Ekranlı Direkt Multimetre (100A)

GENEL

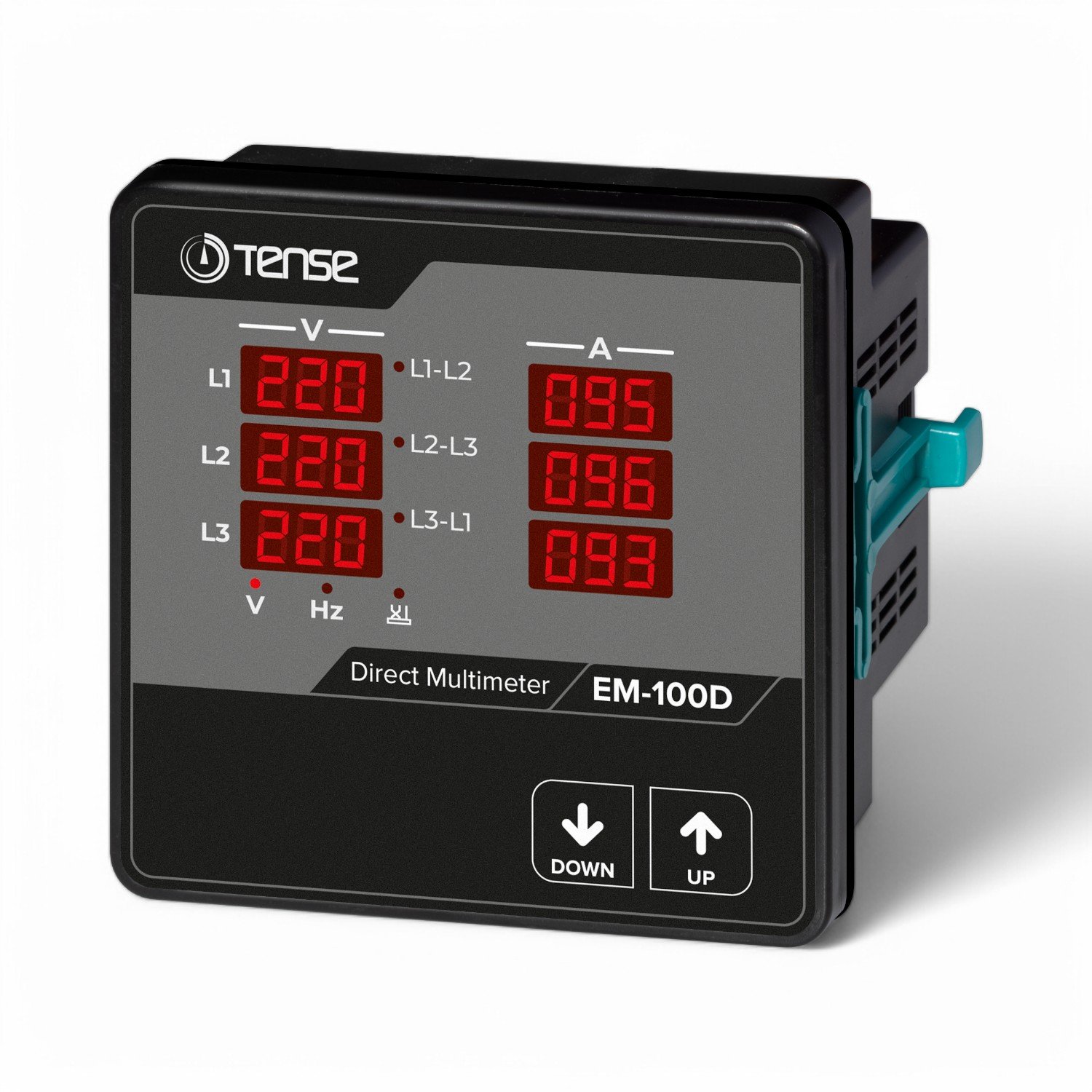

TENSE EM-100D 6×3 Hane LED Display Ekranlı Direkt Multimetre (100A)

TEKNİK BİLGİLER ;

• 6×3 Hane LED Display Ekran ile Kolay Kurulum ve Kullanım
• 3 Faz Akım Trafolu
• Her Faza ait Gerilim (V), Akım (I) ve Frekans (F) Değerlerini Gösterir
• Faz Sırası Bilgisi

TENSE EM-100D 6×3 Hane LED Display Ekranlı Direkt Multimetre (100A) KULLANIM KILAVUZU

TENSE EM-100D 6×3 Hane LED Display Ekranlı Direkt Multimetre (100A) KULLANIM KILAVUZU

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI;

https://netelektrikotomasyon.com/kompanzasyon-sistemi-teknik-anlatimi/

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI

KOMPANZASYON MALZEMELERİ ANLATIMI;

https://www.youtube.com/watch?v=T4lHDCoDqis

Akım Trafo Seçiminde ve Bağlantısında Dikkat Edilecek Hususlar

– Akım trafosu değerinin sistemden çekilen/çekilebilecek maksimum akımdan yüksek olmasına dikkat ediniz. Öyleyse
– Kompanzasyonlarda kullanılacak akım trafolarının klas sınıfının (class, klas, cl, kl yazabilir.) 0,5 olması tavsiye ederiz. Öyleyse
– PFC-12SVC’ye sadece X/5A akım trafoları bağlayabilirsiniz. Öyleyse
– Akım trafolarından önce herhangi bir yük olmamasına dikkat ediniz. Öyleyse Aksi halde cihaz ile sayaç arasındaki tüketim ve
oranlarda farklar oluşacaktır. Öyleyse
– Akım trafosu çıkışları ile faz girişlerinin sıralamalarının aynı olması gerekmektedir. Öyleyse L1 fazına bağlanan akım trafosunun
k-l uçlarını k1-l1 uçlarına, L2 fazına bağlanan akım trafosunun k-l uçlarını k2-l2 uçlarına ve L3 fazına bağlanan akım
trafosunun k-l uçlarını k3-l3 uçlarına bağlayınız. Öyleyse
– Akım trafosu çıkış uçlarını bağlarken karışıklık olmaması için her faza ayrı renklerde kablo kullanın veya kabloları
numaralandırınız. Öyleyse
– Akım trafosu çıkış kablolarını yüksek gerilim hattına uzak yerlerden geçiriniz. Öyleyse
– Akım trafosu çıkış uçlarına bağlanacak kabloların minimum 1.5mm2 kullanılması tavsiye edilir. Öyleyse Mesafe uzadıkça kablo
kesitinin kalınlaştırılması veya çıkış gücü yüksek akım trafosu kullanılması tavsiye edilir. Öyleyse
– Akım trafolarının sarsılmaması için baraya, kabloya veya raya sabitleyiniz. Öyleyse
Akım trafosu çıkış uçlarına bağlanan kablo mesafesi uzun tutulmamalıdır. Öyleyse Aksi halde ölçümlerde hatalar olur.
– Akım trafosu çıkış uçlarına bağlanan kablo mümkün olduğunca yekpare (tekparça) yapılmalıdır. Aksi halde ölçümlerde
hata olabilir ve akım trafo testi yapılamaz. Öyleyse
