- Asimetri : ~30%
- Faz Sırası Kontrolü
Genel

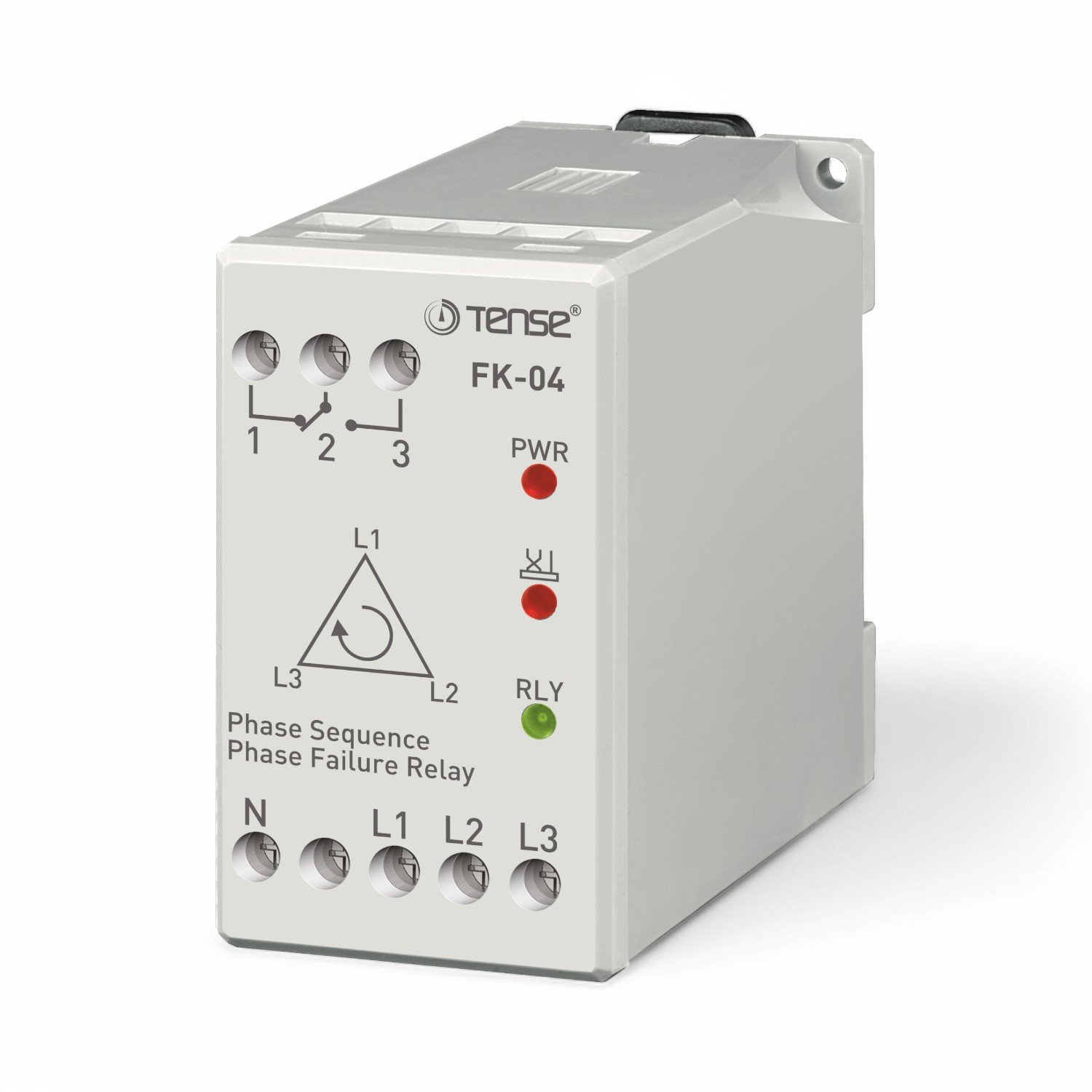

TENSE FK-04 Faz Koruma Rölesi
Faz koruma röleleri, üç faz yüklerin şebeke geriliminden kaynaklanabilecek hasarlardan korumak için tasarlanmıştır.
FK-04/04P, FK-14/14P, FKV-14/14P, FKV-03 ve FS-R motor koruma röleleri faz sırası ile çalışan üç faz motorların şebekeden kaynaklanan arızaları engellemek amacıyla tasarlanmıştır. FK-04P, FK-14P ve FKV-14P (PTC’li) modelleri ise ek olarak motorların ısıdan kaynaklanan arızaları engeller.
Tense Faz Koruma Rölesi Karşılaştırma Tablosu
Cihazın Kullanımı ve Çalışma Prensibi
Cihazın bağlantılarını bağlantı şekline uygun yapınız.
Hata Yokken: Fazlar normal değerlerde ve faz sırası doğru iken röle çeker ve OUT ledi yanar.
Asimeti Hatasında iken: Herhangi bir faz normal değerlerin dışına çıktığında ERR ledi flaş yapar (2 saniyelik aralıklarla), OUT ledi söner ve röle bırakır.
Faz sırası ters iken: ERR ledi sabit yanar, OUT ledi söner ve röle bırakır.
PTC hatasında iken: PTC’li modellerde motorun sıcaklık değerinin nominal değerin üstüne çıktığında ERR ledi flaş yapar (1 saniyelik aralıklarla), OUT ledi
söner ve röle bırakır. Sıcaklık değeri nominal değerlere döndüğünde ise röle tekrar çeker ve OUT ledi yanar.
Röle Çekili: 2 (COM) ve 3 (NC) kısa devre, 1 (NC) ve 2 (COM) açık devre.
Röle Bırakmış: 2 (COM) ve 1 (NC) kısa devre, 3 (NC) ve 2 (COM) açık devre.
PTC Kullanımayacaksa: FKV-14P’de PTC kullanılmayacaksa PTC (P) ucunu nötr (N) ile kısa devre ediniz. FK-04P ve FK-14P’de PTC kullanılmayacaksa
PTC ( ) uçlarını kısa devre ediniz.
FKV-03: Bu cihazda ERR ledi yoktur. Asimetri ya da Faz Sırası hatalarında OUT ledi söner ve röle bırakır.
FK-04 Faz Koruma Rölesi KULLANIM KILAVUZU
TENSE FK-04 Faz Koruma Rölesi kullanım kılavuzu
TENSE TERMİK KONTAKTÖR BAĞLANTI VİDEOSU;
https://www.youtube.com/watch?v=oYuvh7r8VEQ
TENSE RGT-MT18 REAKTİF GÜÇ KONTROL RÖLESİ VE KOMPANZASYON UYGULAMASI ;
Cihazın Bakımı
Cihazın enerjisini kapatın ve bağlantılardan ayırın. Hafif nemli bir bez yardımı ile cihazın gövdesini temizleyin. Temizlik maddesi olarak cihaza zarar verecek iletken veya diğer kimyasal maddeleri kullanmayın. Cihazın temizliği bittikten sonra bağlantılarını yapın ve
cihaza enerji verip çalıştığından emin olun. Öyleyse
Uyarılar
– – Cihazı tarafımızdan belirtildiği talimatlara uygun şekilde kullanınız. Öyleyse
– Cihazı ıslak ortamda çalıştırmayınız. Öyleyse
– Bir anahtar veya devre kesiciyi montaja dahil ediniz. Öyleyse
– Anahtar ve devre kesicinin, cihaza yakın ve operatörün kolayca erişebildiği bir yerde bulundurunuz. Öyleyse
– Anahtar ve devre kesicinin, cihaz için bağlantıyı kaldırma elemanı olarak işaretleyiniz. Öyleyse
