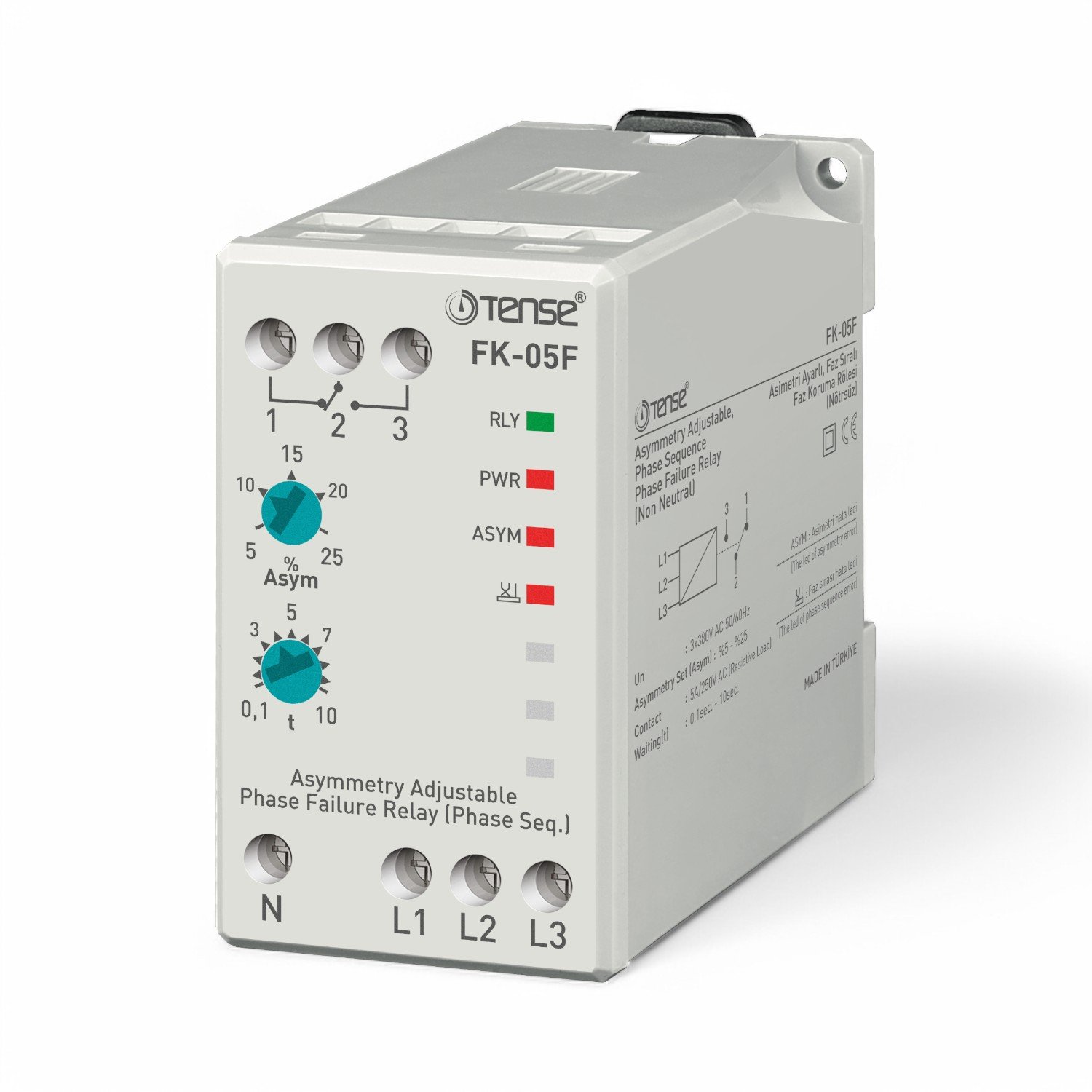

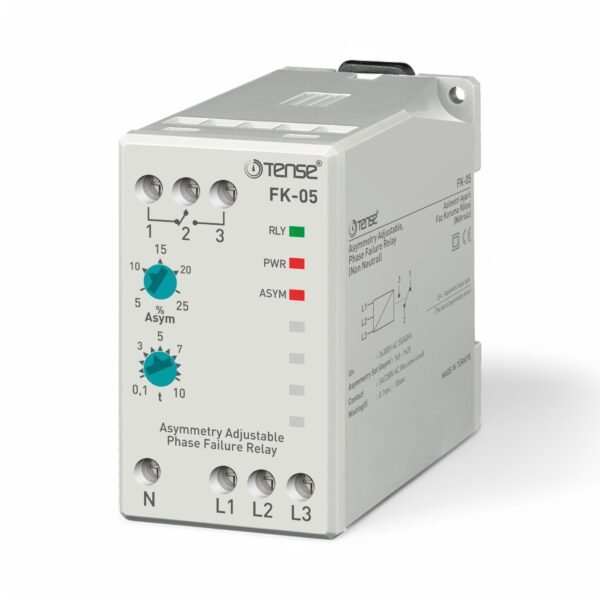

TENSE FK-05F Asimetri Ayarlı Faz Koruma Rölesi

Tense Faz Koruma Rölesi Karşılaştırma Tablosu

Cihazın Kullanımı ve Çalışma Prensibi

Cihazın bağlantılarını bağlantı şekline uygun yapınız.
Hata Yokken: Fazlar normal değerlerde ve faz sırası doğru iken röle çeker ve OUT ledi yanar.
Asimeti Hatasında iken: Herhangi bir faz normal değerlerin dışına çıktığında ERR ledi flaş yapar (2 saniyelik aralıklarla), OUT ledi söner ve röle bırakır.
Faz sırası ters iken: ERR ledi sabit yanar, OUT ledi söner ve röle bırakır.
PTC hatasında iken: PTC’li modellerde motorun sıcaklık değerinin nominal değerin üstüne çıktığında ERR ledi flaş yapar (1 saniyelik aralıklarla), OUT ledi
söner ve röle bırakır. Sıcaklık değeri nominal değerlere döndüğünde ise röle tekrar çeker ve OUT ledi yanar.
Röle Çekili: 2 (COM) ve 3 (NC) kısa devre, 1 (NC) ve 2 (COM) açık devre.
Röle Bırakmış: 2 (COM) ve 1 (NC) kısa devre, 3 (NC) ve 2 (COM) açık devre.
PTC Kullanımayacaksa: FKV-14P’de PTC kullanılmayacaksa PTC (P) ucunu nötr (N) ile kısa devre ediniz. FK-04P ve FK-14P’de PTC kullanılmayacaksa
PTC ( ) uçlarını kısa devre ediniz.
FKV-03: Bu cihazda ERR ledi yoktur. Asimetri ya da Faz Sırası hatalarında OUT ledi söner ve röle bırakır.
