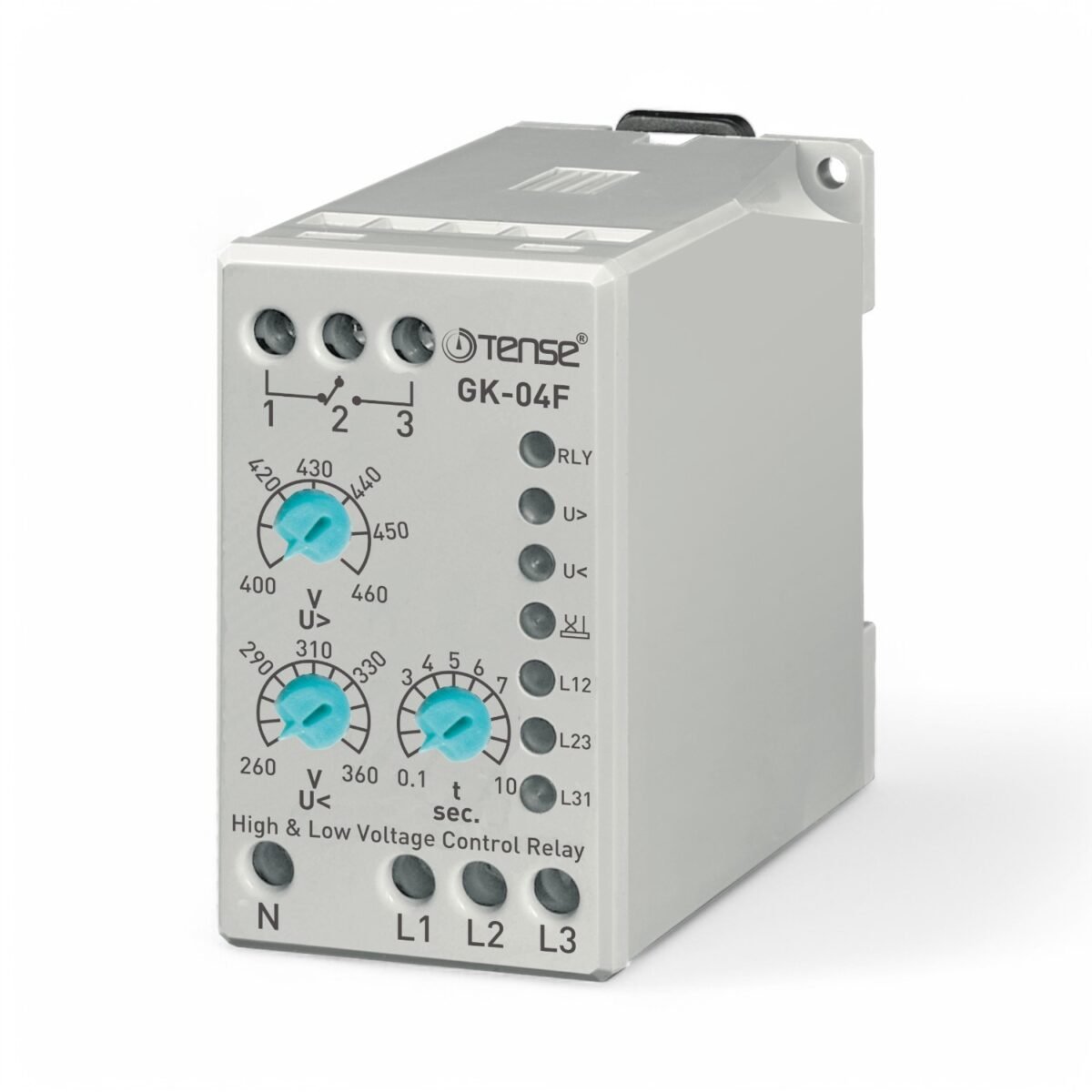

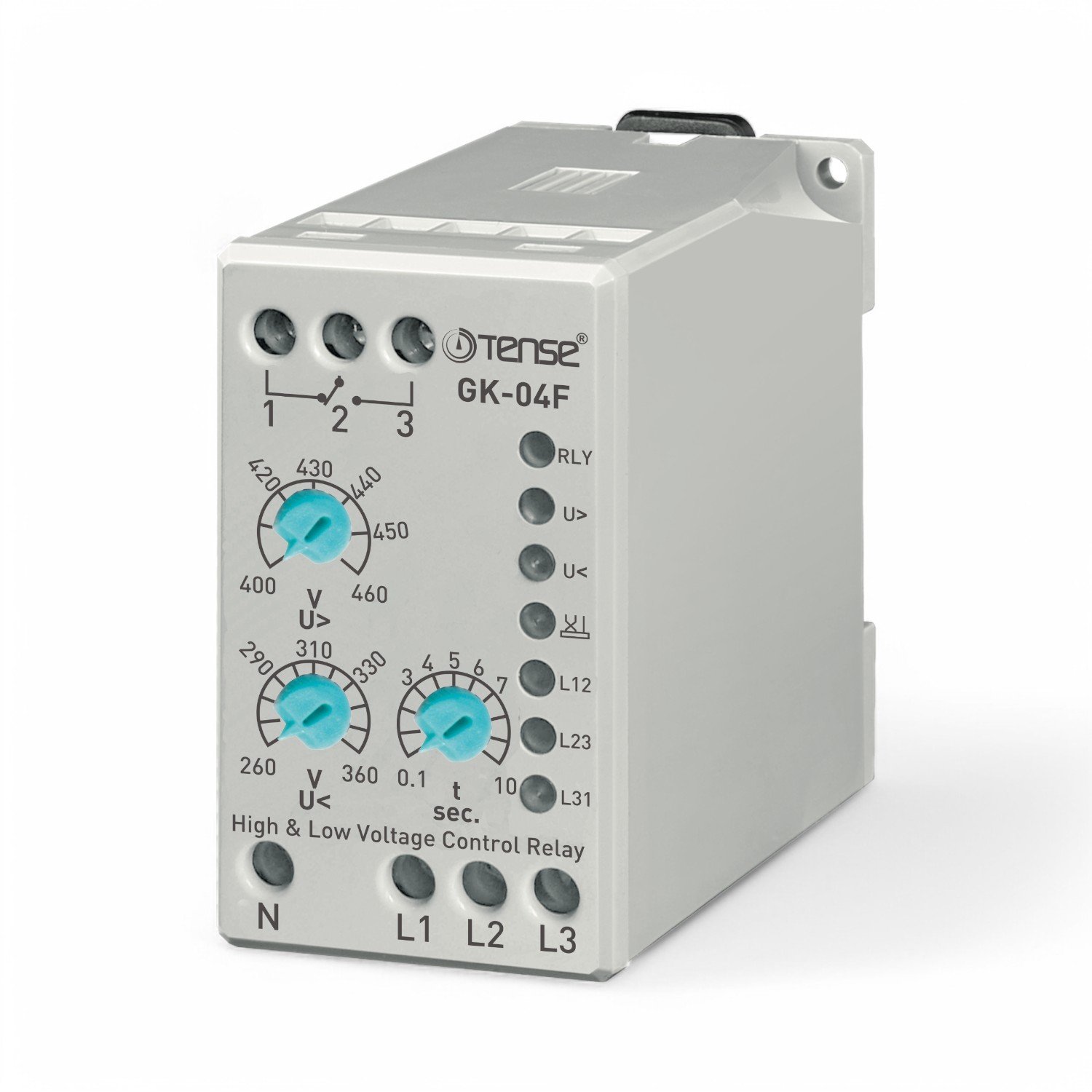

TENSE GK-04F Analog Ayarlı Aşırı ve Düşük Trifaze Gerilim Kontrol Rölesi

• Yüksek Gerilim : 400V – 460V AC (Ayarlayabilirsiniz)
• Düşük Gerilim : 260V – 360V AC (Ayarlayabilirsiniz)
• Hata Bekleme Zamanı : 0,1sn. – 10sn. (Ayarlayabilirsiniz)
• Faz Sırası Kontrolü
• Nötrsüz

Tense Gerilim Koruma Rölesi Seçim Tablosu

Cihazın Kullanımı ve Çalışma Prensibi

TENSE GK-04 Analog Ayarlı Aşırı ve Düşük Trifaze Gerilim Kontrol Rölesi

Cihazın bağlantılarını bağlantı şekline uygun yapınız. Aksi halde cihaz zarar görebilir. Cihazın yüksek ve düşük gerilim ayarlarını kullanacağınız yükün çalışma gerilim değerlerine göre ayarlayınız.
Cihaz enerjilendiğinde; Şebeke (giriş) gerilim değeri cihaz üzerinde ayarlanan yüksek gerilim ve düşük gerilim ayar değerleri arasında bir değerde ise cihaz çıkış verir, değilse cihaz çıkış vermez ve hata ledi sabit yanar, ekranda gösterilen şebeke (giriş) gerilim değeri yanıp söner.
Hataya girme durumu; Şebeke (giriş) gerilim değeri, yüksek ve düşük gerilim ayar değerleri arasındayken (cihaz hatada değilken), şebeke (giriş) gerilim değeri yüksek gerilim ayar değerinin üzerine çıkar ya da düşük gerilim ayar değerinin altına düşerse; cihaz ayarlanan hata bekleme zamanı kadar bekler ardından çıkış vermeyi durdurur, hata ledi sabit yanar, ekranda gösterilen şebeke (giriş) gerilim değeri hata boyunca yanıp söner. Öyleyse
Hatadan çıkma durumu; Şebeke (giriş) gerilim değeri, yüksek ve düşük gerilim ayar değerleri arasında değilken (cihaz yüksek ya da düşük gerilim hatasında iken), şebeke (giriş) gerilim değeri normale döndüğünde (yüksek ve düşük gerilim ayar değerleri arasında bir değere ulaştığında); cihaz ayarlanan hata bekleme zamanı kadar bekler ardından çıkış verir, hata ledi söner, ekranda gösterilen şebeke (giriş) gerilim değeri sabit yanar. Öyleyse
