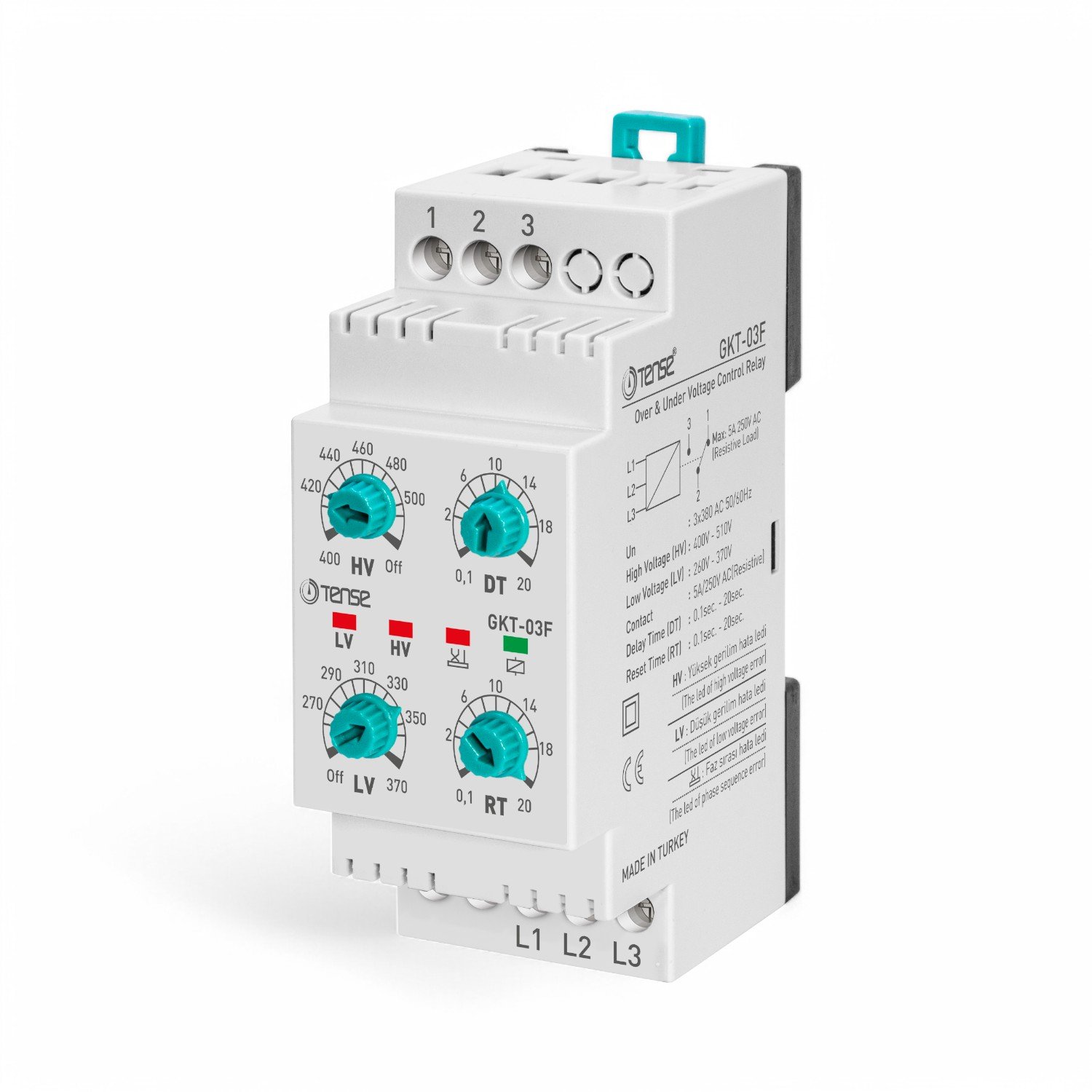

TENSE GKT-03F Analog Ayarlı Faz Sıralı Aşırı ve Düşük Trifaze Gerilim Kontrol Rölesi

• Yüksek Gerilim :400V – 510V AC (Ayarlayabilirsiniz) (Devre Dışı Bırakabilirsiniz)
• Düşük Gerilim : 260V – 370V AC (Ayarlayabilirsiniz) (Devre Dışı Bırakabilirsiniz)
• Hata Bekleme Zamanı : 0,1sn. – 20sn. (Ayarlayabilirsiniz)
• Hatadan Çıkma Zamanı : 0,1sn. – 20sn. (Ayarlayabilirsiniz)
• Faz Sırası Kontrolü

Tense Gerilim Koruma Rölesi Seçim Tablosu

Cihazın Kullanımı ve Çalışma Prensibi

TENSE GKT-03F Analog Ayarlı Faz Sıralı Aşırı ve Düşük Trifaze Gerilim Kontrol Rölesi

Cihazın bağlantılarını bağlantı şekline uygun yapınız. Cihazın gerekli ayarlarını kullanacağınız yükün çalışma
gerilim değerlerine göre ayarlayınız. Cihaza enerji verildiğinde gerilim değeri ayarlanan değerlere göre normal
ise röle çeker ve röle ledi ( ) yanar. Gerilim değeri ayarlanan değerlerin dışına çıktığında ilgili hataya ait hata ledi yanar,
bekleme zamanı kadar (DT) bekler, zaman dolduktan sonra röle bırakır ve röle ledi söner. Gerilim normale döndüğünde
cihaz reset zamanı kadar (RT) bekler, zaman dolduktan sonra röle çeker ve röle ledi yanar.

Korumayı Devre Dışı Bırakmak

HV ayar düğmesi Off konumuna getirildiğinde Yüksek Gerilim Koruma fonksiyonu devre dışı bırakılır. (Sadece GKM-11’de)

LV ayar düğmesi Off konumuna getirildiğinde Düşük Gerilim Koruma fonksiyonu devre dışı bırakılır. (Sadece GKM-11’de)
Off kademesi 140V ile sınırlandırılmıştır. Off kademesindeyken gerilim 140V ve altına düşerse röle bırakır ve LV ledi yanıp söner.
