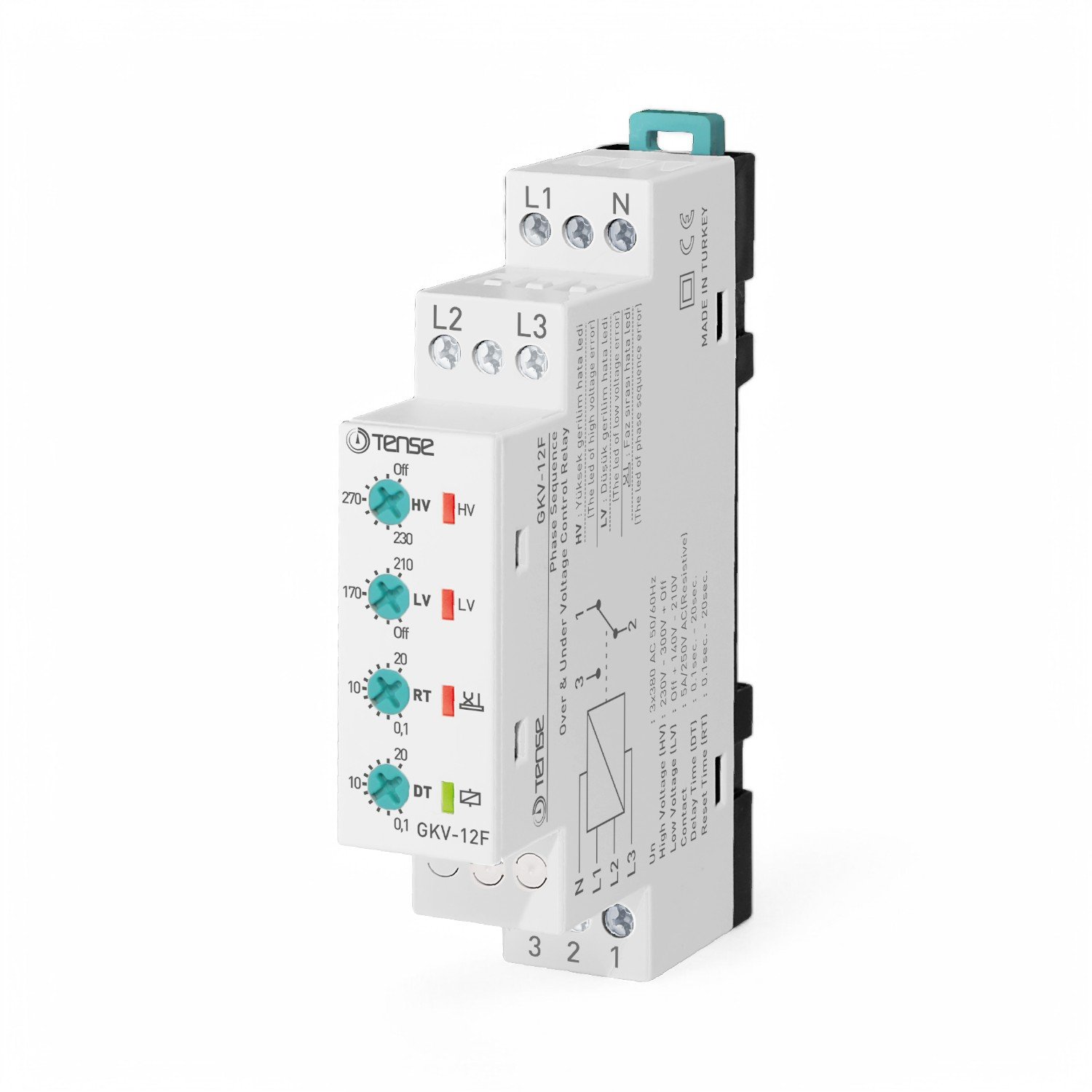

TENSE GKV-12F Faz Sıralı Analog Ayarlı Trifaze Gerilim Kontrol Rölesi

• Yüksek Gerilim : 230V – 300V AC (Ayarlayabilirsiniz)
• Düşük Gerilim : 140V – 210V AC (Ayarlayabilirsiniz)
• Hata Bekleme Zamanı : 0,1sn. – 20sn. (Ayarlayabilirsiniz)
• Hatadan Çıkma Zamanı : 0,1sn. – 20sn. (Ayarlayabilirsiniz)
• Faz Sırası Kontrolü

Tense Gerilim Koruma Rölesi Seçim Tablosu

Cihazın Kullanımı ve Çalışma Prensibi

TENSE GKV-12F Faz Sıralı Analog Ayarlı Trifaze Gerilim Kontrol Rölesi

Cihazın bağlantılarını bağlantı şekline uygun yapınız. Aksi halde cihaz zarar görebilir. Cihazın yüksek ve düşük gerilim ayarlarını kullanacağınız yükün çalışma gerilim değerlerine göre ayarlayınız.
Cihaz enerjilendiğinde; Şebeke (giriş) gerilim değeri cihaz üzerinde ayarlanan yüksek gerilim ve düşük gerilim ayar değerleri arasında bir değerde ise cihaz çıkış verir, değilse cihaz çıkış vermez ve hata ledi sabit yanar, ekranda gösterilen şebeke (giriş) gerilim değeri yanıp söner.
Hataya girme durumu; Şebeke (giriş) gerilim değeri, yüksek ve düşük gerilim ayar değerleri arasındayken (cihaz hatada değilken), şebeke (giriş) gerilim değeri yüksek gerilim ayar değerinin üzerine çıkar ya da düşük gerilim ayar değerinin altına düşerse; cihaz ayarlanan hata bekleme zamanı kadar bekler ardından çıkış vermeyi durdurur, hata ledi sabit yanar, ekranda gösterilen şebeke (giriş) gerilim değeri hata boyunca yanıp söner.
Hatadan çıkma durumu; Şebeke (giriş) gerilim değeri, yüksek ve düşük gerilim ayar değerleri arasında değilken (cihaz yüksek ya da düşük gerilim hatasında iken), şebeke (giriş) gerilim değeri normale döndüğünde (yüksek ve düşük gerilim ayar değerleri arasında bir değere ulaştığında); cihaz ayarlanan hata bekleme zamanı kadar bekler ardından çıkış verir, hata ledi söner, ekranda gösterilen şebeke (giriş) gerilim değeri sabit yanar.
