Özellikler

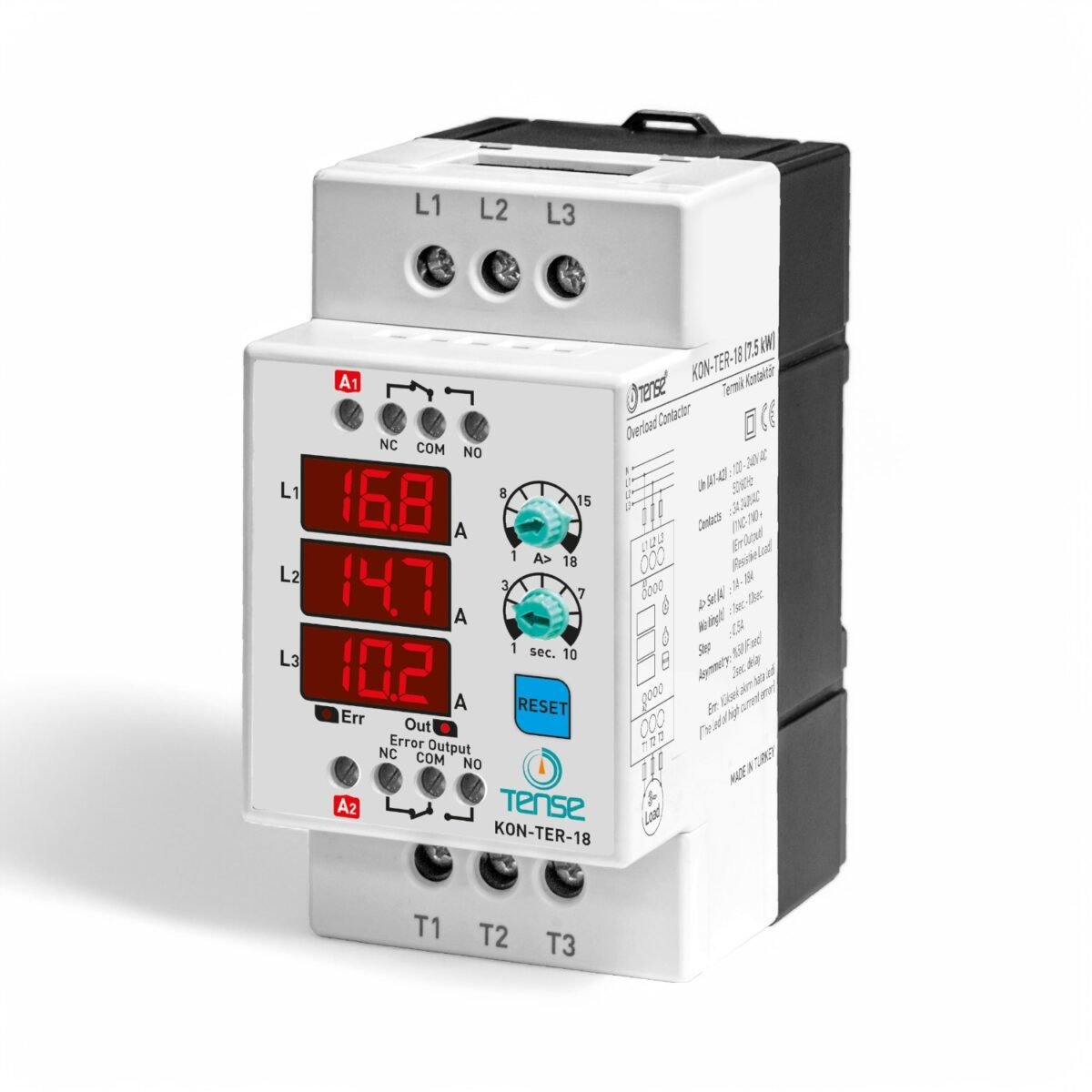

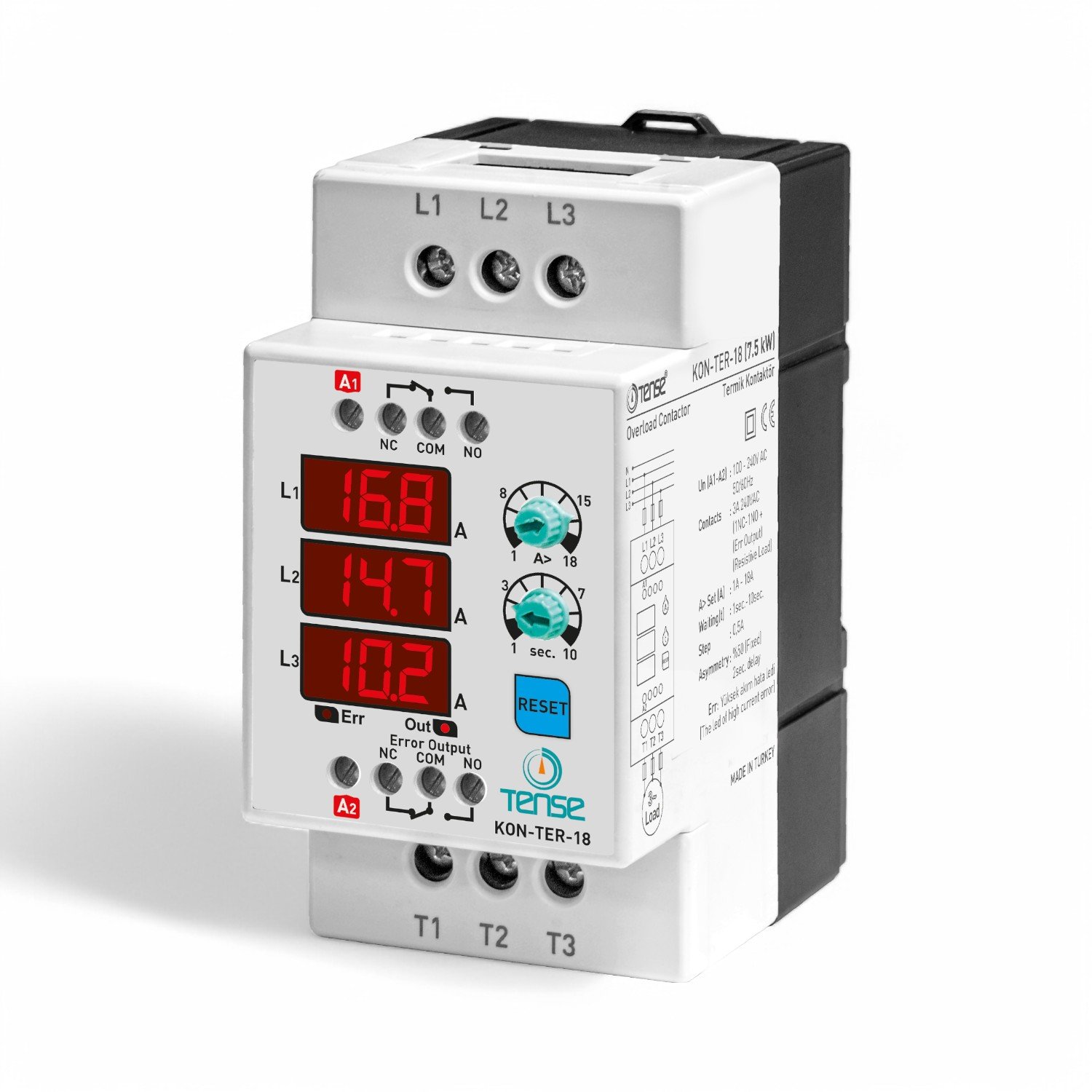

TENSE KON-TER-18 Dijital Termik Rölesi (1A-18A)
Dijital kontaktör ve termik röleleri, yüklerin yüksek akımdan dolayı zarar görmelerini engellemek ve kontrol etmek amacı ile tasarlanmıştır. Kontaktör ve termik rölesi tek bir üründe birleştirilerek zaman, stok ve maliyet tasarrufu amaçlanmaktadır.
- 1A – 18A (Ayarlanabilir Termik Değeri)
- 50% Sabit Akım Asymmetry
- Hata Gecikme Zamanı Ayarlabilir
- Dahili Akım Trafolu
- Dahili Kontaktörlü
- Kontak Kullanım Sayısını Gösterir
- Toplam Çalışma Saatini Gösterir
Cihazın Kullanımı ve Çalışma Prensibi
TENSE KON-TER-18 Dijital Termik Rölesi (1A-18A)
Cihazın bağlantısını bağlantı şekline uygun yapınız. Aksi halde cihaz zarar görebilir. Daha sonra cihaza enerji veriniz. Cihaz enerjilendiğinde üst displayde Yüksek akım set değerini, orta displayde kontak kullanım (çekme +bırakma) sayısı, alt displayde ise çalışma saati (rölenin çekili konumda kaldığı süre) gösterilmektedir. A> düğmesi ile (yüksek akım) termik ayarı yapabilirsiniz. Düğme ile ayar yapılırken üst displayde set değeri görülür. Gecikme zamanı “t” düğmesinden ayarlayabilirsiniz. Ayar yaparken orta displayde ayarlanan değer görülür. Cihaz enerjilendiğinde, cihaz motorun çalışmasına izin verir, Out ledi yanar.
Ayrıca cihazın yardımcı kontağı çeker. Yükün çektiği akım, yüksek akım set (Termik – A>) değerinden yüksek ise
gecikme zamanı kadar sayar ve Err (yüksek akım hata) ledi yanar. Zaman dolduktan sonra cihaz motoru durdurur, Out ledi söner, yardımcı kontak bırakır. Cihaz hata durumundayken Error Output kontağı (Hata Çıkışı) çeker
Yardımcı Kontak: Akımlar normal seviyede ise COM ve NO uçları kısa devre olur. Hata durumunda ise COM ve NC uçları kısa devre olur.
Hata Çıkış Kontağı: Cihaz hata durumunda iken Hata Çıkış Kontağının COM ve NO uçları kısa devre olur. Normal durumda ise COM ve NC uçları kısa devre olur.
Reset: Cihaz hataya girdiğinde resetlemek için Reset tuşuna basılması gerekir. Cihaz resetlendikten sonra Err ledi söner, Out ledi yanar. Motorun çalışmasına izin verir. Ayrıca cihazın yardımcı kontağı çeker.
Asimetri: Fazlardan geçen en yüksek ve en düşük akım arasında %50’den daha fazla fark var ise cihaz 2 saniye içerisinde asimetri hatasına girecektir. Cihaz asimetri hatasına girdiğinde hataya sebep olan iki faza ait display grubu yanıp söner, error ledi yanar. Asimetri kontrolü için çekilen akımın aşağıda belirtilen değerlerin üzerinde olması gerekmektedir. Çekilen akım bu değerlerin altında ise cihaz asimetri kontrolü yapmaz. KON-TER-12/18’de 1A, KON-TER-25’de 2.5A, KON-TER-32’de 3A’dir. Cihazın asimetri
hatasından çıkması için elle resetlenmesi gerekmektedir
KULLANIM KILAVUZU
TENSE KON-TER-18 Dijital Termik Rölesi (1A-18A) KULLANIM KILAVUZU
TENSE TERMİK KONTAKTÖR BAĞLANTI VİDEOSU;
https://www.youtube.com/watch?v=oYuvh7r8VEQ
TENSE RGT-MT18 REAKTİF GÜÇ KONTROL RÖLESİ VE KOMPANZASYON UYGULAMASI ;
Cihazın Bakımı
Cihazın enerjisini kapatın ve bağlantılardan ayırın. Hafif nemli bir bez yardımı ile cihazın gövdesini temizleyin. Temizlik maddesi olarak cihaza zarar verecek iletken veya diğer kimyasal maddeleri kullanmayın. Cihazın temizliği bittikten sonra bağlantılarını yapın ve
cihaza enerji verip çalıştığından emin olun. Öyleyse
Uyarılar
– Cihazı tarafımızdan belirtildiği talimatlara uygun şekilde kullanınız. Öyleyse
– Cihazı ıslak ortamda çalıştırmayınız. Öyleyse
– Bir anahtar veya devre kesiciyi montaja dahil ediniz. Öyleyse
– Anahtar ve devre kesicinin, cihaza yakın ve operatörün kolayca erişebildiği bir yerde bulundurunuz. Öyleyse
– Anahtar ve devre kesicinin, cihaz için bağlantıyı kaldırma elemanı olarak işaretleyiniz. Öyleyse
– Cihazlara uygulanacak maksimum akımlar; TRM-03 için 3A, TRM-12 için 12A, TRM-25 için ise 25A’dir. Öyleyse
Bu değerlerin üzerinde akım uygulanması halinde cihaz yanlış ölçüm yapar veya zarar görür. Öyleyse
