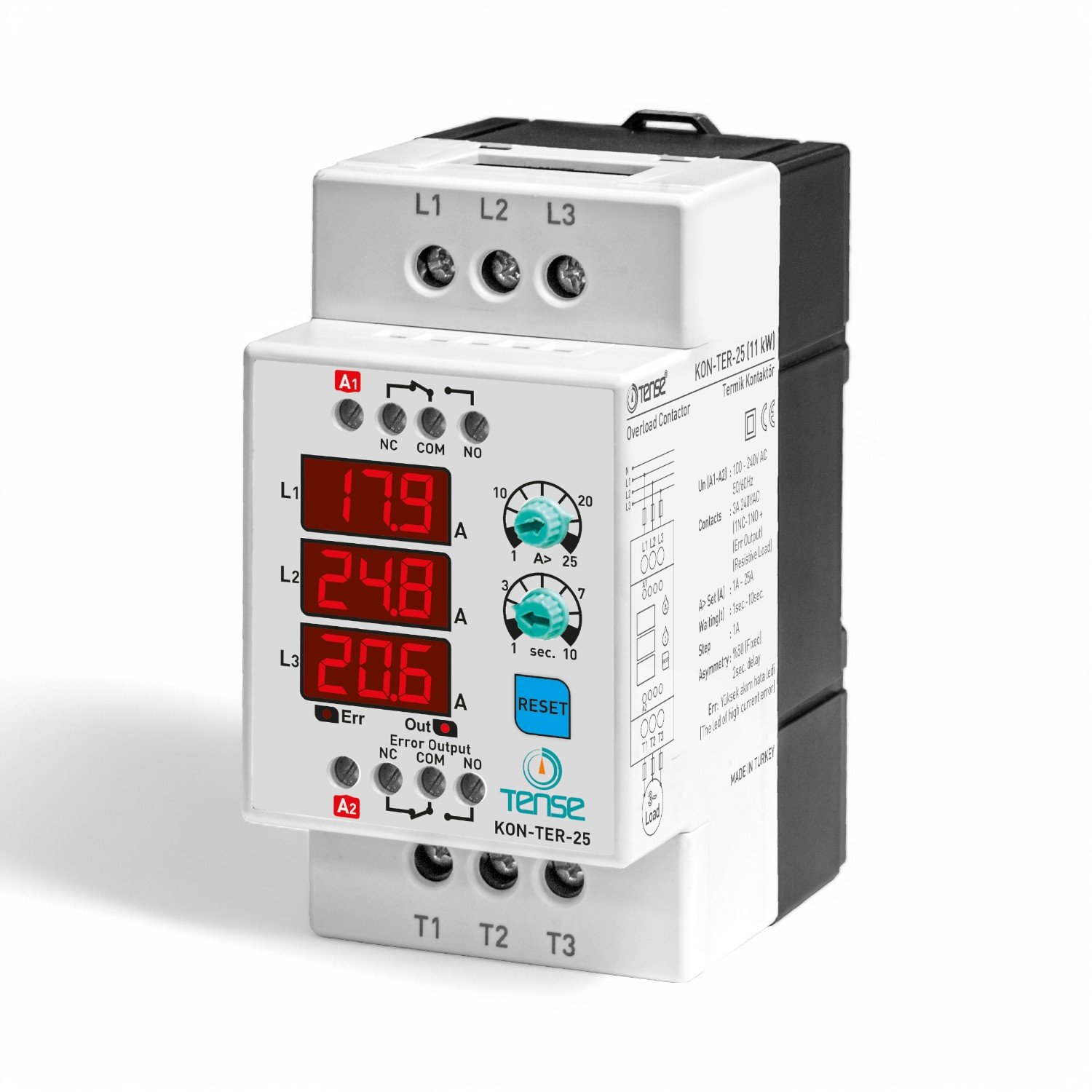

TENSE KON-TER-25 Dijital Termik Rölesi (1A-25A)

Cihazın Kullanımı ve Çalışma Prensibi

TENSE KON-TER-25 Dijital Termik Rölesi (1A-25A)

Cihazın bağlantısını bağlantı şekline uygun yapınız. Aksi halde cihaz zarar görebilir. Daha sonra cihaza enerji veriniz. Cihaz enerjilendiğinde üst displayde Yüksek akım set değerini, orta displayde kontak kullanım (çekme +bırakma) sayısı, alt displayde ise çalışma saati (rölenin çekili konumda kaldığı süre) gösterilmektedir. A> düğmesi ile (yüksek akım) termik ayarı yapabilirsiniz. Düğme ile ayar yapılırken üst displayde set değeri görülür. Gecikme zamanı “t” düğmesinden ayarlayabilirsiniz. Ayar yaparken orta displayde ayarlanan değer görülür. Cihaz enerjilendiğinde, cihaz motorun çalışmasına izin verir, Out ledi yanar.
Ayrıca cihazın yardımcı kontağı çeker. Yükün çektiği akım, yüksek akım set (Termik – A>) değerinden yüksek ise
gecikme zamanı kadar sayar ve Err (yüksek akım hata) ledi yanar. Zaman dolduktan sonra cihaz motoru durdurur, Out ledi söner, yardımcı kontak bırakır. Cihaz hata durumundayken Error Output kontağı (Hata Çıkışı) çeker

Yardımcı Kontak: Akımlar normal seviyede ise COM ve NO uçları kısa devre olur. Hata durumunda ise COM ve NC uçları kısa devre olur.
Hata Çıkış Kontağı: Cihaz hata durumunda iken Hata Çıkış Kontağının COM ve NO uçları kısa devre olur. Normal durumda ise COM ve NC uçları kısa devre olur.

Reset: Cihaz hataya girdiğinde resetlemek için Reset tuşuna basılması gerekir. Cihaz resetlendikten sonra Err ledi söner, Out ledi yanar. Motorun çalışmasına izin verir. Ayrıca cihazın yardımcı kontağı çeker.

Asimetri: Fazlardan geçen en yüksek ve en düşük akım arasında %50’den daha fazla fark var ise cihaz 2 saniye içerisinde asimetri hatasına girecektir. Cihaz asimetri hatasına girdiğinde hataya sebep olan iki faza ait display grubu yanıp söner, error ledi yanar. Asimetri kontrolü için çekilen akımın aşağıda belirtilen değerlerin üzerinde olması gerekmektedir. Çekilen akım bu değerlerin altında ise cihaz asimetri kontrolü yapmaz. KON-TER-12/18’de 1A, KON-TER-25’de 2.5A, KON-TER-32’de 3A’dir. Cihazın asimetri
hatasından çıkması için elle resetlenmesi gerekmektedir

KULLANIM KILAVUZU

TENSE KON-TER-25 Dijital Termik Rölesi (1A-25A) kullanım kılavuzu
