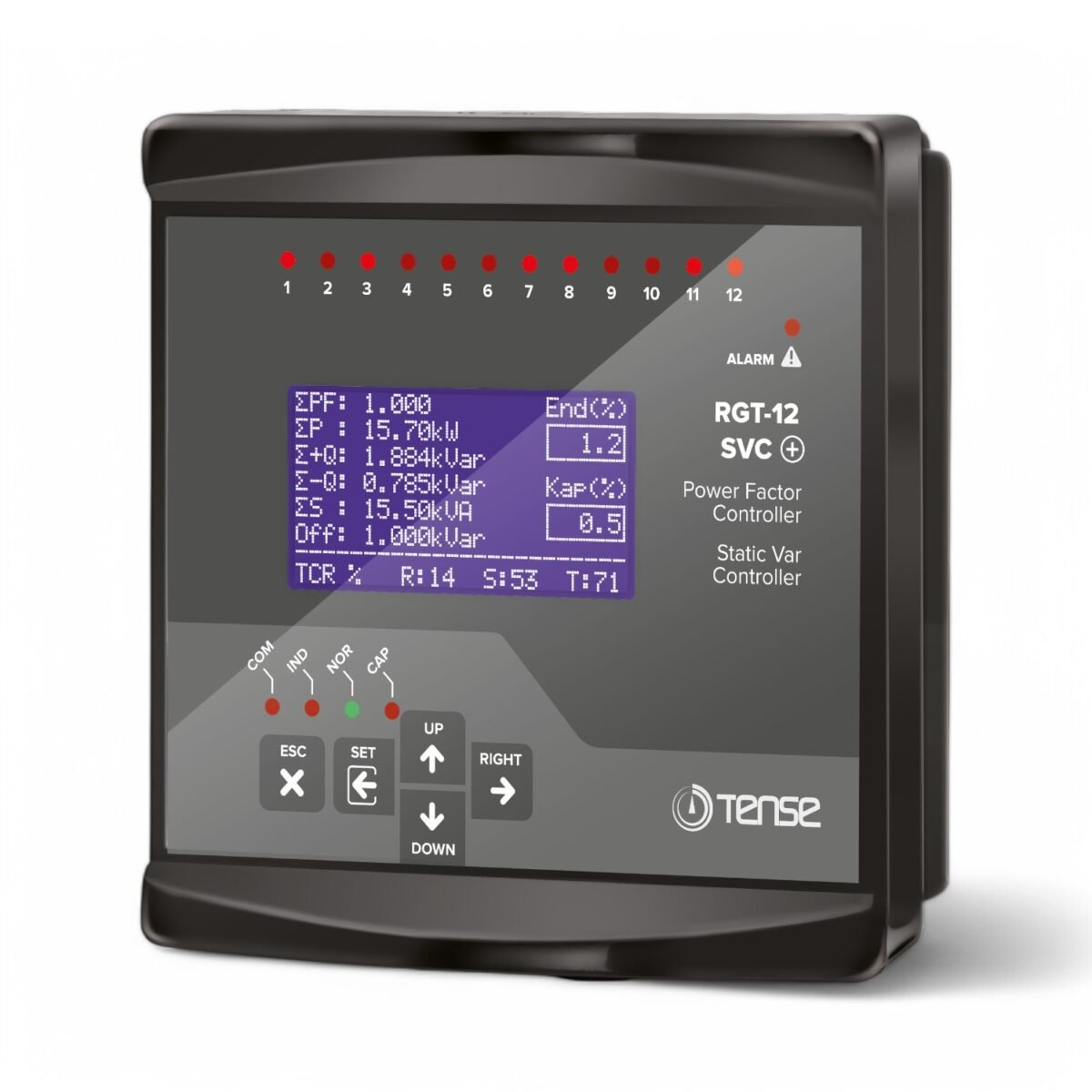

TENSE RGT 12-SVC REAKTİF GÜÇ KONTROL RÖLESİ

Özellikler

TENSE RGT 12-SVC REAKTİF GÜÇ KONTROL RÖLESİ

Reaktif güç kontrol röleleri yüklerin kullanmadığı ancak şebekeden çekilen reaktif(endüktif ve kapasitif) güçleri azaltmak amaçlı tasarlanmıştır. Şebekeden endüktif reaktifgüç çekiliyorsa uygun değerde kondansatör çekerek müdahale eder. Şebekeden kapasitifreaktif güç çekiliyorsa uygun değerde şönt reaktör çekerek müdahale eder. Bu şekildesistemin endüktif/aktif ve kapasitif/aktif oranlarını azaltmaya çalışır.
RGT-12SVC TCR (SVC) kademesi ile dengesiz endüktif ve kapasitif sistemlerde daha hassas kompanzasyon yapmak için tasarlanmıştır.

TEKNİK BİLGİLER ;

• 2.9″ Grafik LCD Ekran ile Kolay Kurulum ve Kullanım
• Gerilim, Harmonik Akım/Gerilim, Endüktif ve Kapasitif Alarm Çıkışı Öyleyse
• Jeneratör Girişi ve Jeneratör Kompanzasyonu Öyleyse
• Müdahale, Deşarj ve Yerleşme Zamanları Ayarlayabilirsiniz Öyleyse
• RS485 ile Uzaktan Haberleşme (RS485 ModBus RTU) Öyleyse
• Elle Kademe Değeri giriniz. Öyleyse
• Tek Faz , İki Faz ve 3 Faz Kondansatör ve Şönt Reaktör bağlayın. Öyleyse
• Türkçe ve İngilizce Dil Seçeneği Öyleyse
• 31. Harmoniğe Kadar Akım ve Gerilim Harmoniği İzleyebilirsiniz Öyleyse
• Her Faza ait Power Faktör ve Kosinüs Değerleri İzleyebilirsiniz Öyleyse
• Kapasitif/Aktif ve Endüktif/Aktif Oranları İzleyebilirsiniz Öyleyse
• Toplam Enerjiler (Import/Export) izleyin. Öyleyse
• Her Faza ait THD-V ve THD-I Değerleri İzleyebilirsiniz. Öyleyse
• Güç Analizi Oluşturma (20 örnek 9999dk.) Öyleyse
• Her faza ait Akım ve Gerilim Değerleri İzleyebilirsiniz. Öyleyse
• Şifreli Korumalı Menü
• Kademelerde Eş Yaşlandırma. Öyleyse

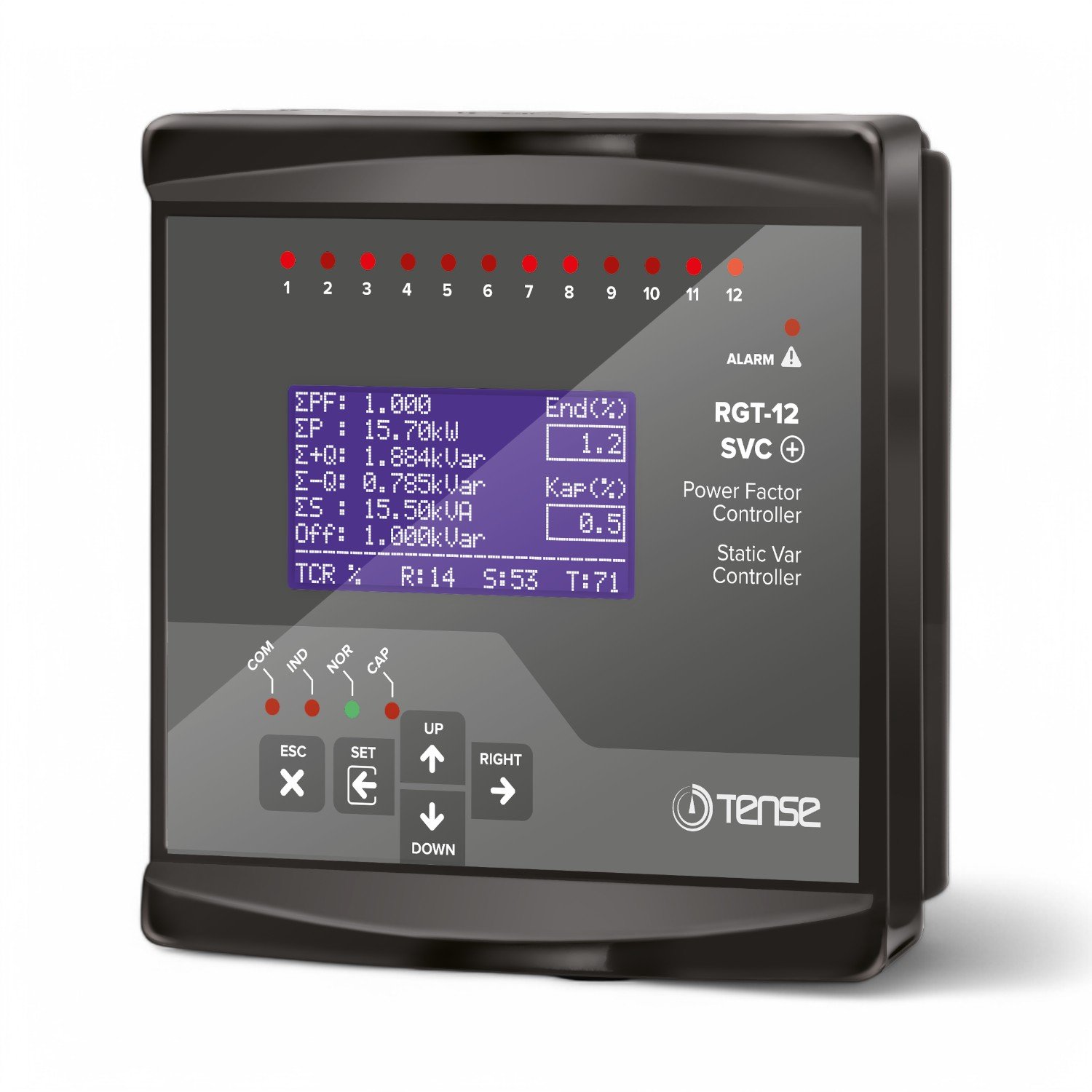

TENSE RGT 12-SVC REAKTİF GÜÇ KONTROL RÖLESİ

TENSE RGT 12-SVC REAKTİF GÜÇ KONTROL RÖLESİ kullanım kılavuzu

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI;

https://netelektrikotomasyon.com/kompanzasyon-sistemi-teknik-anlatimi/

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI

KOMPANZASYON MALZEMELERİ ANLATIMI;

https://www.youtube.com/watch?v=T4lHDCoDqis

Kompanzasyonda Dikkat Edilecek Hususlar

Akım trafo testi ve kademe ölçümü yaparken mümkün olduğu kadar sistemde hızlı yük değişimi olmamasına dikkat ediniz. Kompanze, sisteme ait elektrik tesisatındaki yük dağılımının dengeli bir şekilde düzenlenmesi ile başlar. Akım trafo testi için ilk üç kademenin (C1, C2, C3) toplam değeri, akım trafo değerinin 25’de 1’i kadar üç faz kondansatör bağlayınız. Hızlı yük değişimi olan ve çok fazla yükün dengesiz dağıtıldığı yerlerde rastgele kademe sayısı ve kondansatör değerleri belirlemeyiniz. Sistemdeki dengesiz yüklere daha etkili kompanze için Güç Analizi’ndeki örneklerden faydalanabilisiniz.

Kompanzasyonda Dikkat Edilecek Hususlar

Kompanze panosunu hazırlarken sonradan oluşan değişiklikler için yeni kademelerin rahatlıkla eklenebilir olmasına dikkat ediniz. Sık kullanılan kademelerdeki kontaktör ve kondansatörlerin ömrü açısından aynı değerde yeni kademeler eklemeniz tavsiye ederiz. Kompanzasyonda Dikkat Edilecek Hususlar Kademelerde kullanılan otomat sigorta akım değerlerini kondansatör veya reaktör güçlerine göre seçiniz ve bağlantıyı kaldırma elemanı olarak işaretleyiniz. Kademe kontaktörlerinin besleme bobinlerine ayrı ayrı otomat sigorta kullanınız. Kademelerde kompanzasyon kontaktörleri ve deşarj bobinleri kullanınız. Üç faz sistemlerde tek faz bağlantı ancak dengeli yük çekimlerinde uygundur. Aksi halde istenilen oranlar elde edilemeyecektir.
