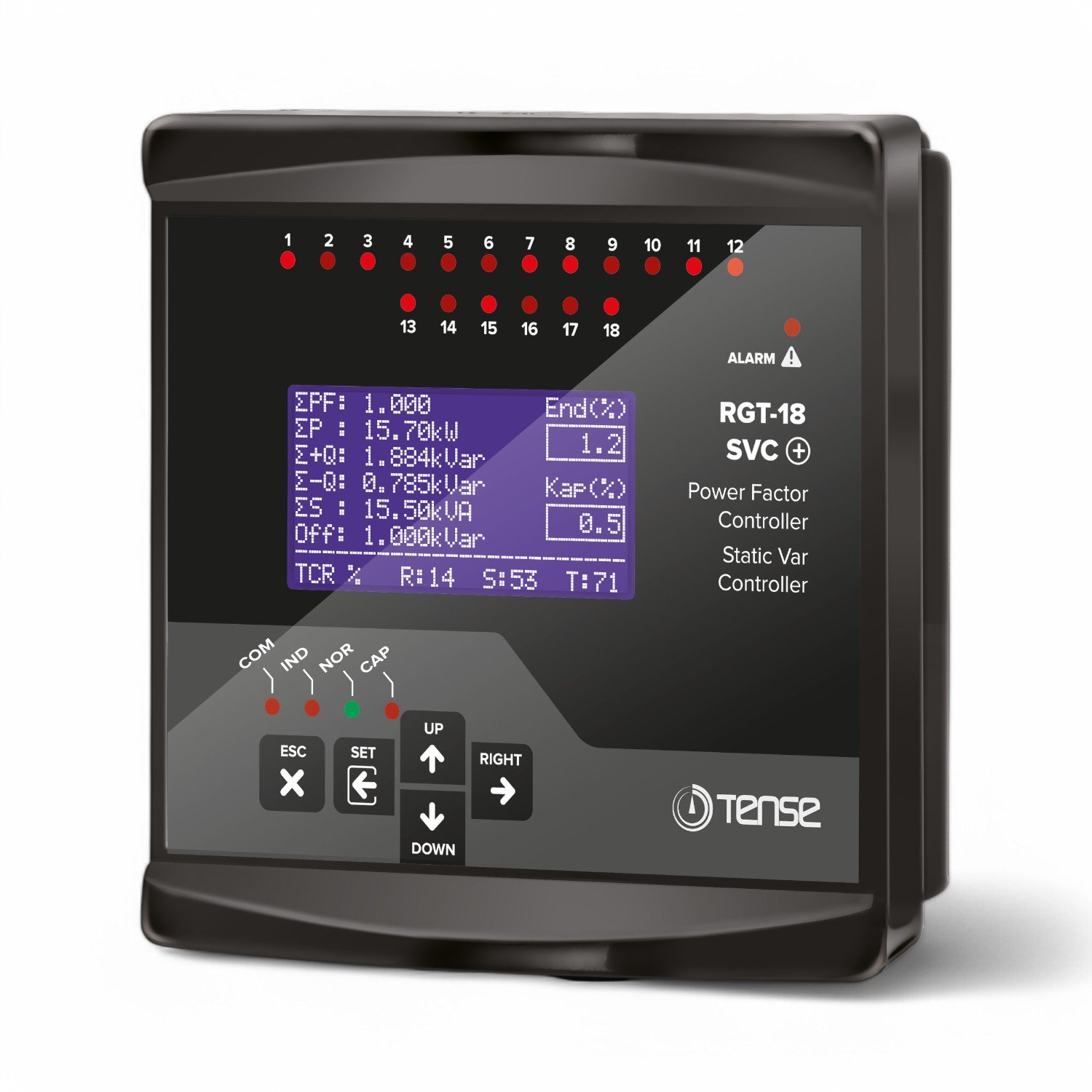

TENSE RGT 18-SVC REAKTİF GÜÇ KONTROL RÖLESİ

Özellikler

TENSE RGT 18-SVC REAKTİF GÜÇ KONTROL RÖLESİ

Reaktif güç kontrol röleleri yüklerin kullanmadığı ancak şebekeden çekilen reaktif(endüktif ve kapasitif) güçleri azaltmak amaçlı tasarlanmıştır. Şebekeden endüktif reaktifgüç çekiliyorsa uygun değerde kondansatör çekerek müdahale eder. Şebekeden kapasitifreaktif güç çekiliyorsa uygun değerde şönt reaktör çekerek müdahale eder. Bu şekildesistemin endüktif/aktif ve kapasitif/aktif oranlarını azaltmaya çalışır.
RGT-18SVC TCR (SVC) kademesi ile dengesiz endüktif ve kapasitif sistemlerde daha hassas kompanzasyon yapmak için tasarlanmıştır.

TEKNİK BİLGİLER ;

• 2.9″ Grafik LCD Ekran ile Kolay Kurulum ve Kullanım
• Gerilim, Harmonik Akım/Gerilim, Endüktif ve Kapasitif Alarm Çıkışı
• Jeneratör Girişi ve Jeneratör Kompanzasyonu
• Müdahale, Deşarj ve Yerleşme Zamanları Ayarlayabilirsiniz.
• RS485 ile Uzaktan Haberleşme (RS485 ModBus RTU)
• Elle Kademe Değeri girebilirsiniz.
• Tek Faz , İki Faz ve 3 Faz Kondansatör ve Şönt Reaktör Bağlayabilirsiniz.
• Türkçe ve İngilizce Dil Seçeneği
• 31. Harmoniğe Kadar Akım ve Gerilim Harmoniği İzleyebilirsiniz.
• Her Faza ait Power Faktör ve Kosinüs Değerleri İzleyebilirsiniz
• Kapasitif/Aktif ve Endüktif/Aktif Oranları İzleyebilirsiniz.
• Toplam Enerjiler (Import/Export) İzleyebilirsiniz. Öyleyse
• Her Faza ait THD-V ve THD-I Değerleri İzleyebilirsiniz. Öyleyse
• Güç Analizi Oluşturma (20 örnek 9999dk.). Öyleyse
• Her faza ait Akım ve Gerilim Değerleri İzleyebilirsiniz. Öyleyse
• Şifreli Korumalı Menü
• Kademelerde Eş Yaşlandırma

TENSE RGT 18-SVC REAKTİF GÜÇ KONTROL RÖLESİ

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI;

https://netelektrikotomasyon.com/kompanzasyon-sistemi-teknik-anlatimi/

KOMPANZASYON SİSTEMİ TEKNİK ANLATIMI

KOMPANZASYON MALZEMELERİ ANLATIMI;

https://www.youtube.com/watch?v=T4lHDCoDqis

Akım Trafo Seçiminde ve Bağlantısında Dikkat Edilecek Hususlar

– Akım trafosu değerinin sistemden çekilen/çekilebilecek maksimum akımdan yüksek olmasına dikkat ediniz. Öyleyse
– Kompanzasyonlarda kullanılacak akım trafolarının klas sınıfının (class, klas, cl, kl yazabilir.) 0,5 olması tavsiye edilir. Öyleyse
– PFC-12SVC’ye sadece X/5A akım trafoları bağlayabilirsiniz. Öyleyse
– Akım trafolarından önce herhangi bir yük olmamasına dikkat ediniz. Öyleyse Aksi halde cihaz ile sayaç arasındaki tüketim ve
oranlarda farklar oluşacaktır. Öyleyse
– Akım trafosu çıkışları ile faz girişlerinin sıralamalarının aynı olması gerekmektedir. Öyleyse L1 fazına bağlanan akım trafosunun
k-l uçlarını k1-l1 uçlarına, L2 fazına bağlanan akım trafosunun k-l uçlarını k2-l2 uçlarına ve L3 fazına bağlanan akım
trafosunun k-l uçlarını k3-l3 uçlarına bağlayınız. Öyleyse
– Akım trafosu çıkış uçlarını bağlarken karışıklık olmaması için her faza ayrı renklerde kablo kullanın veya kabloları
numaralandırınız. Öyleyse
– Akım trafosu çıkış kablolarını yüksek gerilim hattına uzak yerlerden geçiriniz. Öyleyse
– Akım trafosu çıkış uçlarına bağlanacak kabloların minimum 1.5mm2 kullanılması tavsiye edilir. Öyleyse Mesafe uzadıkça kablo
kesitinin kalınlaştırılması veya çıkış gücü yüksek akım trafosu kullanılması tavsiye edilir. Öyleyse
– Akım trafolarının sarsılmaması için baraya, kabloya veya raya sabitleyiniz. Öyleyse
Akım trafosu çıkış uçlarına bağlanan kablo mesafesi uzun tutulmamalıdır. Öyleyse Aksi halde ölçümlerde hatalar olabilir.
– Akım trafosu çıkış uçlarına bağlanan kablo mümkün olduğunca yekpare (tekparça) yapılmalıdır. Aksi halde ölçümlerde
hata olabilir ve akım trafo testi yapılamayabilir. Öyleyse
