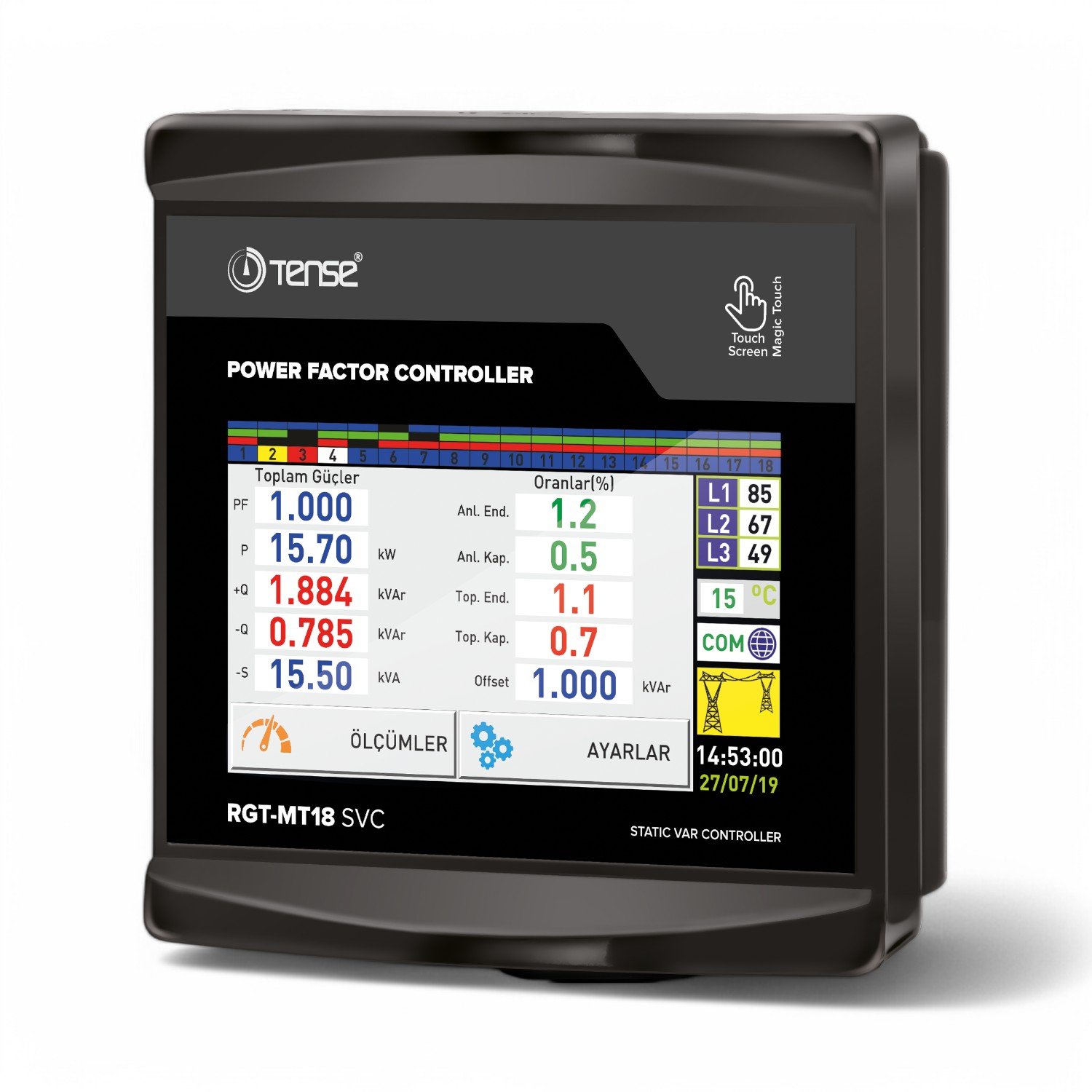

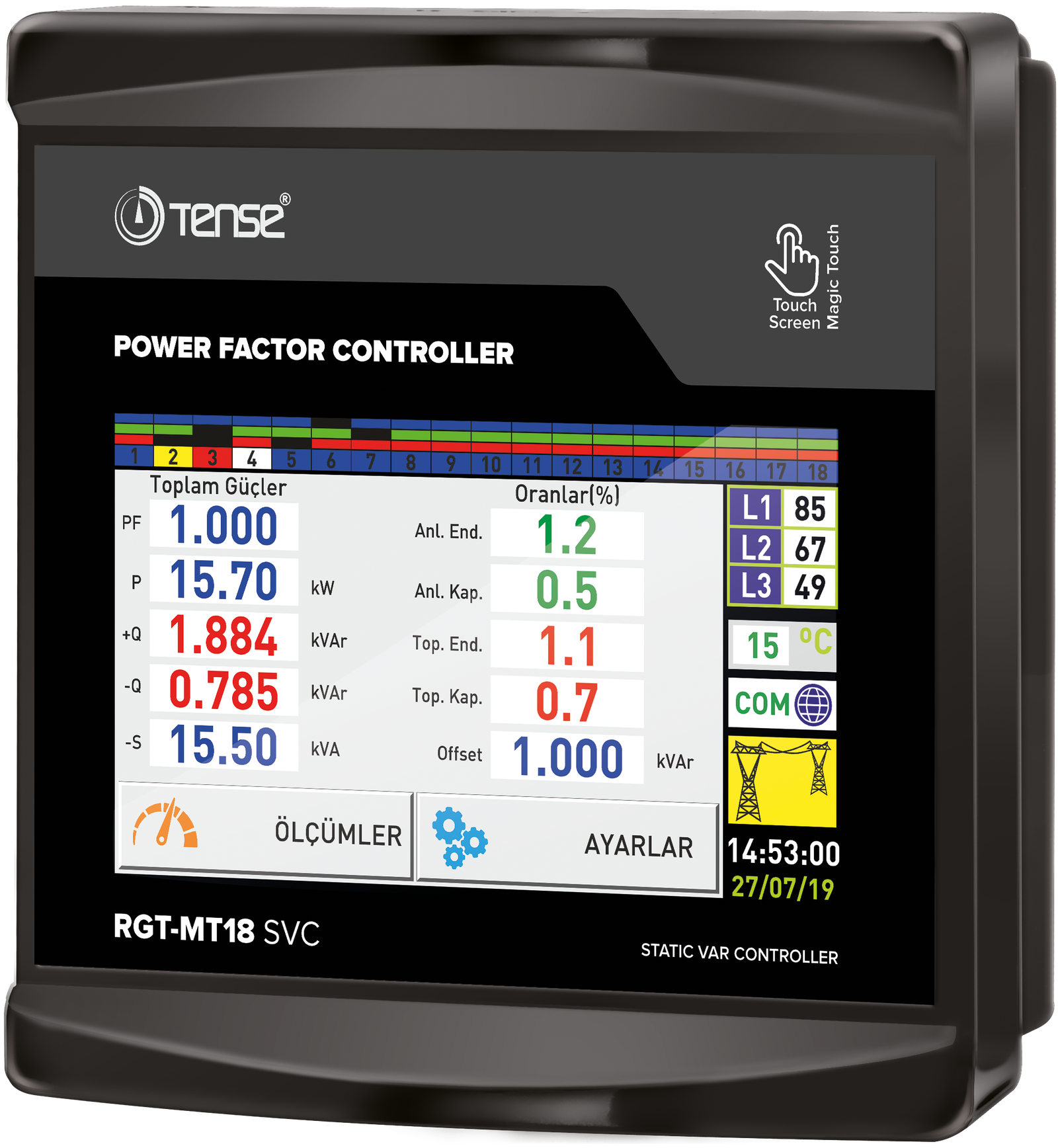

TENSE RGT MT-18 SVC Reaktif Güç Kontrol Rölesi

 Özellikler

TENSE RGT MT-18 SVC Reaktif Güç Kontrol Rölesi

Reaktif güç kontrol röleleri yüklerin kullanmadığı ancak şebekeden çekilen reaktif (endüktif ve kapasitif) güçleri azaltmak amaçlı tasarlanmıştır. Şebekeden endüktif reaktif güç çekiliyorsa uygun değerde kondansatör çekerek müdahale eder. Şebekeden kapasitif
reaktif güç çekiliyorsa uygun değerde şönt reaktör çekerek müdahale eder. Bu şekilde sistemin endüktif/aktif ve kapasitif/aktif oranlarını azaltmaya çalışır. RGT-MT18 TCR (SVC) kademesi ile dengesiz endüktif ve kapasitif sistemlerde daha hassas kompanzasyon yapmak için tasarlanmıştır.

Güneş enerji santralleri gibi (GES), yenilenebilir enerji santrallerinin kompanzasyon sistemlerinde kullanılmaya uygundur.

TEKNİK BİLGİLER ;

TENSE RGT 18E REAKTİF GÜÇ KONTROL RÖLESİ

• 5″ Dokunmatik (rezistif) Ekran ile Kolay Kurulum ve Kullanım
• GES Kompanzasyonuna Uyumlu
• Gerilim, Harmonik Akım/Gerilim, Endüktif ve Kapasitif Alarm Çıkışı
• Jeneratör Girişi ve Jeneratör Kompanzasyonu Öyleyse
• Müdahale, Deşarj ve Yerleşme Zamanları ayarlayınız. Öyleyse
• RS485 ile Uzaktan Haberleşme (RS485 ModBus RTU) Öyleyse
• Elle Kademe Değeri Girilebilir Öyleyse
• Tek Faz , İki Faz ve 3 Faz Kondansatör ve ޞönt Reaktör bağlayınız. Öyleyse
• Türkçe ve İngilizce Dil Seçeneğiv
• 61. Harmoniğe Kadar Akım ve Gerilim Harmoniği izleyiniz. Öyleyse
• Sıcaklık Alarm Çıkışı Öyleyse
• Her Faza ait Power Faktör ve Kosinüs Değerleri Grafiksel izleyiniz
• Kapasitif/Aktif ve Endüktif/Aktif Oranları Grafiksel izleyiniz
• Toplam Enerjiler (Import/Export) izleyiniz. Öyleyse
• Her Faza ait THD-V ve THD-I Değerleri izleyiniz. Öyleyse
• Güç Analizi Oluşturma (20 örnek 9999dk.). Öyleyse
• Demand Kaydı (Aktif Güç, Reaktif Güç, Görünür Güç ve Akım Demand). Öyleyse
• Her faza ait Akım ve Gerilimin Min, Max ve Ortalama Değerleri İzlenebilir. Öyleyse
• Gerçek Tarih ve Saat. Öyleyse
• Şifreli Korumalı Menü. Öyleyse
• Kademelerde Eş Yaşlandırma Öyleyse

Uyarılar
Cihazı tarafımızdan belirtilen talimatlara uygun şekilde kullanınız.
LCD ekranın zarar görmemesi için güneş ışığını direk almamasına dikkat ediniz.
Cihaz monte edildikten sonra arkasında en az 10 cm. boşluk bırakınız.
Cihazı beraberinde gelen aparatlar ile pano ön kapağına sarsılmayacak şekilde sabitleyiniz.
Metal panolarda iç ve dış sıcaklığı dengeleyiniz. Aksi halde nemli ortamlarda sıcaklık farkından
dolayı pano tavanında su damlacıkları oluşur ve bu durum açık bağlantılı baralar için tehlikelidir.
Anahtar ve devre kesiciyi, cihaza yakın ve operatörün kolayca erişebildiği bir yerde
bulundurunuz.
Anahtar ve devre kesiciyi, cihaz için bağlantıyı kaldırma elemanı olarak işaretleyiniz.
Bir anahtar veya devre kesiciyi montaja dahil ediniz.
Montaj yapılırken bağlantı kablolarında elektrik bulunmamalıdır.
Şebekeye bağlantısı olmayan giriş ve çıkış hatlarında ekranlı ve burgulu kordon kablo
kullanılmalıdır. Bu kablolar yüksek güç taşıyan hatların ve cihazların yakınından
geçirilmemelidir.

TENSE RGT MT-18 REAKTİF GÜÇ KONTROL RÖLESİ TANITIM;
