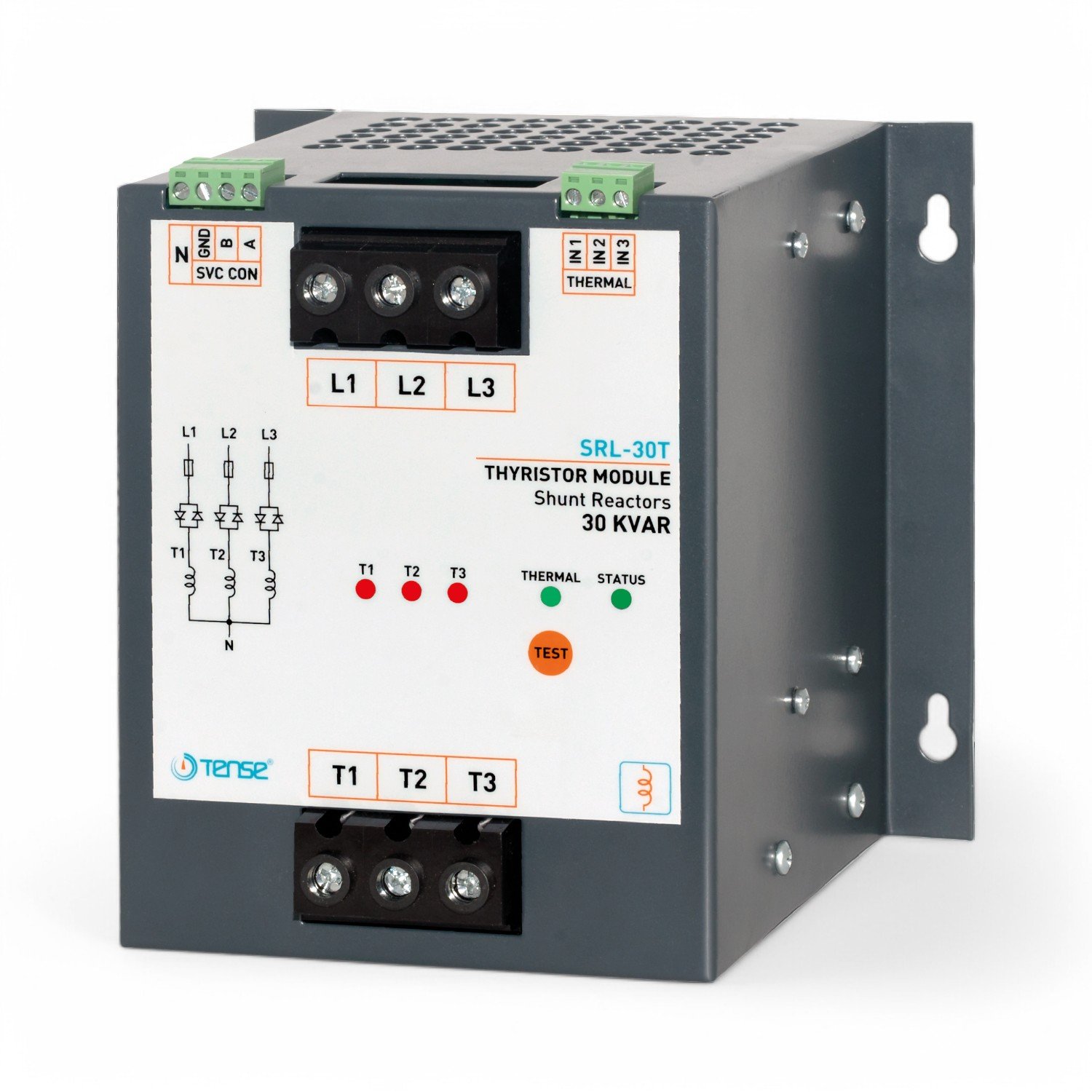

TENSE SRL-30T ENDÜKTİF YÜK SÜRÜCÜSÜ 30 KVAR

Tense
Stok kodu: 1002103

Orijinal fiyat: 8,900.00₺.Şu andaki fiyat: 4,895.00₺. +KDV

Karşılaştır
13 kişi şu anda bu ürünü inceliyor

Hızlı Kargo

20K Ürün Çeşidi

24/7 Destek

%100 Müşteri Memnuniyeti

Ek bilgi
Marka

Tense

Renk

Siyah

BOYUT

162mm 130mm 117mm

Değerlendirmeler (0)
0 yorum
0
0
0
0
0

Değerlendirmeler

Clear filters

Henüz değerlendirme yapılmadı.

“TENSE SRL-30T ENDÜKTİF YÜK SÜRÜCÜSÜ 30 KVAR” için yorum yapan ilk kişi siz olun

E-posta adresiniz yayınlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

About brand
Enerji Yönetimi Donanım ve Yazılım Ürünleri - Kumanda Pano Malzemeleri

Açıklama

ÖZELLİKLER

TENSE SRL-30T ENDÜKTİF YÜK SÜRÜCÜSÜ 30 KVAR

TENSE Endüktif Yük Sürücüleri, yeni nesil SVC özellikli TENSE reaktif güç kontrol röleleri ile birlikte kullanılabilir.
Reaktif güç kontrol rölesine bağlı çalışan endüktif yük sürücüsü, faz başına 1 adet toplamda 3 adet monofaze şönt reaktörü sürecek şekilde tasarlanmıştır. Bu sayede şönt reaktörler, her fazın ihtiyacı oranında tetiklenerek gerektiği kadar devreye alınır ve tam müdahale sağlar.

  • 30kVAr Şönt Reaktör Sürme Kapasitesi (Faz başına 10kVAr)
  • Her Şönt Reaktör için Ayrı Termik Girişi
  • 0% ila 100% Arasında Devreye Alma
  • Gecikmesiz Müdahale
  • Test Butonu ile Sistemi Deneme İmkânı
  • Thermal ve Durum Bildirim Ledleri
  • T1, T2 ve T3 için Ayrı Sürme Bildirim Ledi
  • Sürme Esnasında Devreye Giren Soğutma Fanı

Genel

SRL-30T tristörlü modul, SVC RS485 bağlantısı üzerinden 3 adet tek faz şönt reaktörü sürmek için
tasarlanmıştır.

Cihazın Kullanımı ve Çalışma Prensibi

TENSE SRL-30T ENDÜKTİF YÜK SÜRÜCÜSÜ 30 KVAR
Cihazın bağlantısını bağlantı şekline uygun yapınız. Aksi halde cihaz zarar görebilir. Daha sonra cihaza enerji
veriniz. Cihaz enerjilendiğinde Thermal girişlerinin hepsin termiklerden nötr varsa thermal ledi sabit yanar.
Her hangi bir thermal girişinde nötr olmadığında thermal ledi yanıp söner. Cihazın çıkış verebilmesi için
thermal girişlerinden en az birine nötr girişi olmalıdır. Cihaz ancak thermal girişi olan faza çıkış verebilir.
Şönt reaktörler ısındığı zaman (120ºC -130ºC üzerine çıktığında) termik bağlantı uçları açık devre olur.
Soğuduğunda termik bağlantı uçları kapalı devre olur.
Cihaz hangi faza çıkış veriyorsa o faza ait çıkış ledi yanar. Örn.: L1 fazından çıkış veriliyorsa T1 ledi yanar.
Cihaz ile röle arasındaki RS485 bağlantısı koptuktan 2 saniye sonra Status ledi söner ve 10 saniye sonra faz
çıkışları kesilir. RS485 bağlantısı yoksa status ledi yaklaşık 8 saniyede bir yanıp söner.
Not 1: Şönt reaktörlerin termik özelliği kullanılmayacaksa Thermal girişlerine nötr bağlayınız.
Nottt 2: SRL-30T tristör modulünün her fazına en fazla 10kVar tek faz şönt reaktör bağlanabilir.
Nott 3: Her faza aynı değerde tek faz şönt reaktör takılması tavsiye edilir.
Not 4: Cihaz L1 faz girişinden beslenmektedir. Bu nedenle L1 faz girişine besleme gerilimi uygulayınız.
Test Butonu: 2 saniye basıldığında, 10 saniye boyunca giriş fazlarını çıkışa yönlendirir, 10 saniye
sonunda çıkışlar kesilir. Test için thermal girişlerinde nötr bağlanmış olması gereklidir.

Cihazın Bakımı

Cihazın enerjisini kapatın ve bağlantılardan ayırın.
Hafif nemli bir bez yardımı ile cihazın gövdesini temizleyin.
Temizlik maddesi olarak cihaza zarar verebilecek iletken veya diğer kimyasal maddeleri kullanmayın.
Cihazın temizliği bittikten sonra bağlantılarını yapın ve cihaza enerji verip çalıştığından emin olun.
Uyarılar
Cihazı tarafımızdan belirtilen talimatlara uygun şekilde kullanınız. Öyleyse
Bir anahtar veya devre kesiciyi montaja dahil ediniz. Öyleyse
Anahtar veya devre kesiciyi, cihaza yakın ve operatörün kolayca erişebildiği bir yerde bulundurunuz. Öyleyse
Anahtar veya devre kesiciyi, cihaz için bağlantıyı kaldırma elemanı olarak işaretleyiniz. Öyleyse

Teknik Bilgiler

Çalışma Gerilimi(Un) :85V – 260V AC Öyleyse
Çalışmaa Frekansı :50/60 Hz. Öyleyse
Çalışma Gücü :<6VA Öyleyse
Çalışma Sıcaklığı : -20°C…..+55°C Öyleyse
Çalışma Nemi :<%95RH Öyleyse
Gösterge :5x led Öyleyse
Bağlantı Şekli :Terminal bağlantı, geçmeli klemens Öyleyse
Kablo Çapı :1,5mm², 35mm² (SRL-10T için Faz giriş/çıkışları) Öyleyse
Ağırlık :<2800gr. Öyleyse
Montaj :Pano içine dikey montaj Öyleyse
Çalışma İrtifası :<2000metre Öyleyse

KOMPANZASYON GENEL VE SÜRÜCÜ BAĞLANTI UYGULAMASI ;
