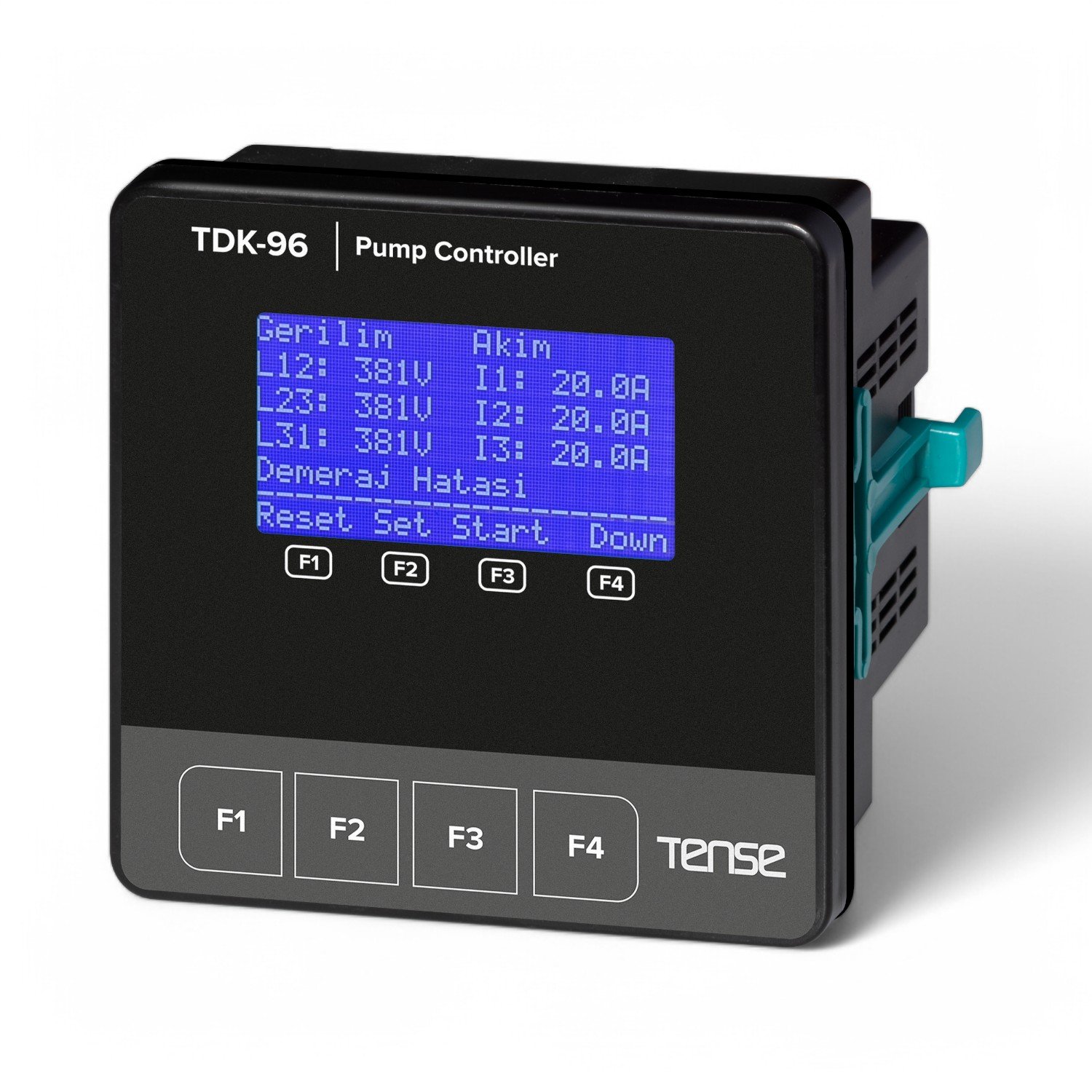

TENSE TDK-96 Dalgıç Pompa Kontrol Rölesi

GENEL

TENSE TDK-96 Dalgıç Pompa Kontrol Rölesi

TEKNİK BİLGİLER ;

• 2.9”(128×64) Grafik LCD ile Kolay Kurulum ve Kullanım
• 1A – 250A
• Elektrotsuz Kuyu Kontrolü
• Motor Dur/Kalk Sayısı ve Toplam Çalışma Süresi
• Kullanımı Kolay Menü
• Türkçe ve İngilizce Dil Seçeneği
• Aynı Ekranda 3 Faza ait Gerilim (V), Akım (A) ve Kosinüs (Cos) İzlenebilir
• Aynı Ekranda 3 Faza ait Aktif Güç (P), Görünür Güç (S) ve Kosinüs (Cos) İzlenebilir
• Toplam Aktif Enerji (Σ+P) İzlenebilir
• Yüksek ve Düşük Kosinüs Set Değeri Ayarlayabilirsiniz
• Yüksek ve Düşük Gerilim Set Değeri Ayarlayabilirsiniz
• Yüksek ve Düşük Akım Set Değeri Ayarlayabilirsiniz
• Gerilim Asimetri Set Değeri Ayarlayabilirsiniz
• Akım Asimetri Set Değeri Ayarlayabilirsiniz
• Kuyu Üst Elektrot Bekleme Zamanı Ayarlayabilirsiniz
• Depo Üst Elektrot Bekleme Zamanı Ayarlayabilirsiniz
• Sıvı Hassasiyeti Ayarlanabilir
• Hata Kayıtları (Her olay için 9999 kayıt) Öyleyse
• Yıldız-Üçgen Kontak Çıkışı Öyleyse
• Faz Sırası Koruması Aktif/Pasif Edilebilir Öyleyse
• Start/Stop Hafıza Öyleyse
• Motor Bakım Zamanını Bildirir Öyleyse
• Elle, Yarı-Otomatik ve Tam Otomatik Reset Modu Öyleyse
• Harici Start/Stop Girişi Öyleyse
• 1 Adet Ayarlanabilir Alarm Çıkışı Öyleyse

TENSE TDK-96 Dalgıç Pompa Kontrol Rölesi KULLANIM KILAVUZU

 TDK-96 Dalgıç Pompa Kontrol Rölesi kullanım kılavuzu

TENSE TPM-05 ENERJİ ANALİZÖRÜ TEKNİK ANLATIM;

https://www.youtube.com/watch?v=Y6aNcDap9Mw

TENSE RGT-MT18 SVC REAKTİF GÜÇ KONTROL RÖLESİ ANLATIMI;

https://netelektrikotomasyon.com/reaktif-guc-kontrol-rolesi-tense-rgt-mt18/

TENSE RGT-MT18 SVC REAKTİF GÜÇ KONTROL RÖLESİ

Ekran ve Butonların Tanıtımı

1- Grafik LCD: Cihaz ile ilgili tüm ölçüm, ayar ve bildirimlerin kullanıcıya aktarıldığı ekrandır. Öyleyse
2- Buton Fonksiyon Tanımı: Cihaz üzerindeki butonlar birden fazla işlev için tanımlanmıştır. Ekranın alt kısmında görünen buton işlevleri F1, F2, F3 ve F4 olarak dört ayrı butona ayrılmıştır. Örneğin, F2 işlevinin üzerinde
SET yazıyorsa F2 butonuna bastığınızda ayar menüsüne girecektir. Öyleyse
3- Butonlar: Butonların işlevleri, ekranda görünen tanımlar ile ilişkilendirilmiştir. Buton işlevleri aşağıda tanımlanmıştır. Öyleyse
RESET Butonu: Cihaz hatada iken cihazın resetlenmesini sağlar. Öyleyse
START Butonu: Cihazı start konumuna alır ve pompayı çalıştırır. Öyleyse
STOP Butonu: Cihazı stop konumuna alır ve pompayı durdurur. Öyleyse
ESC Butonu: Menü içerisinde iken değiştirilen değeri kaydetmeksizin bir üst menüye döner. Öyleyse
SET Butonu: Menü, alt menü ve parametreye girer. Parametredeki değişikliği kaydederek parametreden çıkar. Öyleyse
UP Butonu: Menü içindeki alt menüler arasında ilerlemeyi sağlar. Menüde parametrelerin içinde iken seçilen değeri artırır. Öyleyse
DOWN Butonu: Menü dışında ölçülen değerler arasında ilerlemeyi sağlar. Menü içindeki alt menüler arasında ilerlemeyi sağlar. Menüde parametrelerin içinde iken seçilen değeri azaltır. Öyleyse
RIGHT Butonu: Menüye giriş şifre ekranında şifre basamakları arasında geçişi sağlar. Öyleyse
