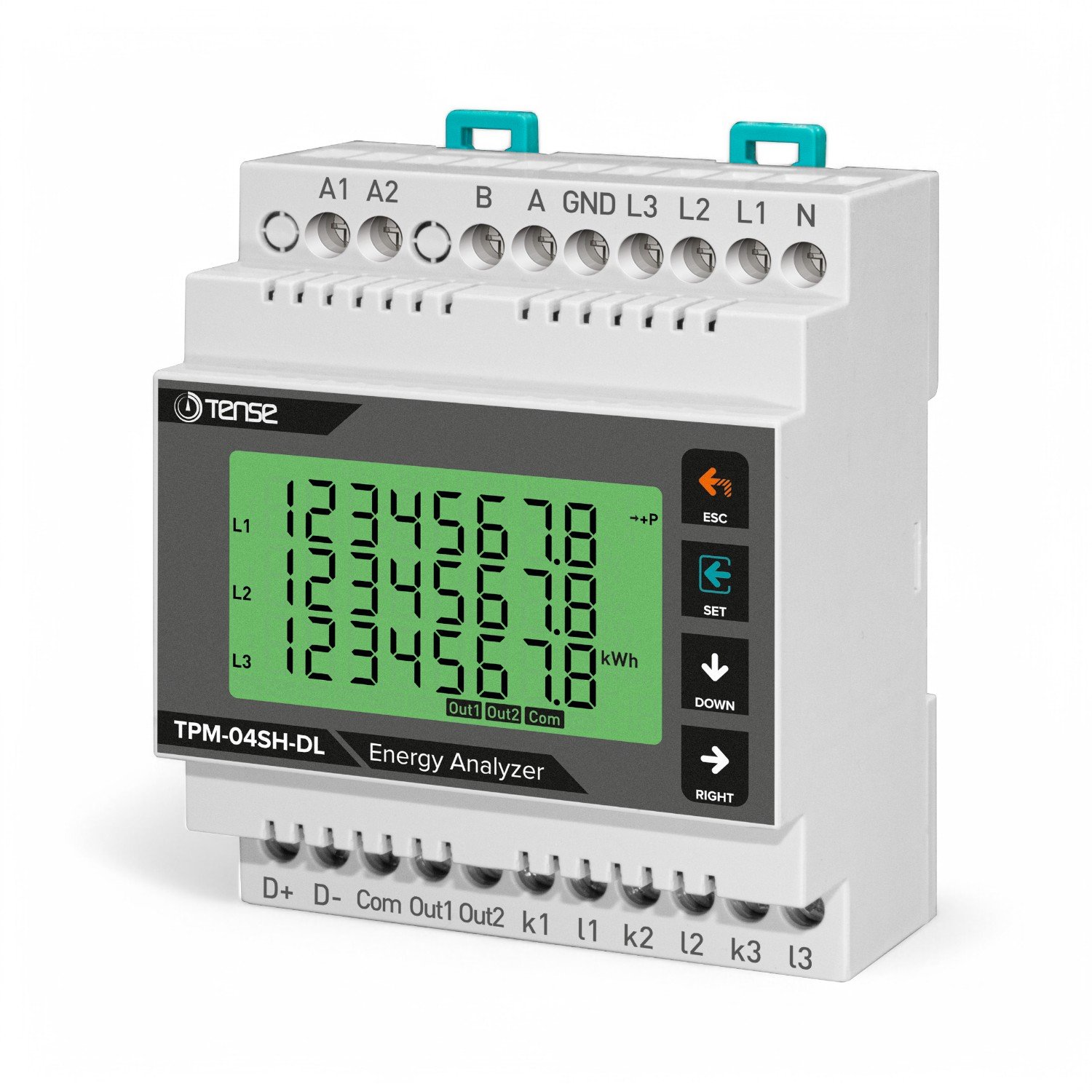

TENSE TPM-04SH-DL Haberleşmeli, Ray Tipi, 53×31 Cam LCD Ekranlı Enerji Analizörü

GENEL

TENSE TPM-04SH-DL Haberleşmeli, Ray Tipi, 53×31 Cam LCD Ekranlı Enerji Analizörü

Enerji analizörleri elektriksel değerlerin ölçülmesi ve takip edilebilmesi için tasarlanmıştır. Haberleşme özelliği sayesinde enerji ölçümleri lokasyon bağımsız olarak takip edilebilmekte ve raporlanabilmektedir. Enerji analizörleri sayesinde enerji kalitesi, verimlilik ve birim maliyet hesabı gibi analizler yapar.

• 53×31 Cam Grafik LCD Ekran ile Kolay Kurulum ve Kullanım
• 3 Faz Gerilim, 3 Faz Akım Trafolu
• Kullanımı Kolay Menü
• 31. Harmoniğe Kadar Akım ve Gerilim Harmoniğini Gösterir
• RS485 ile Uzaktan Haberleşme (RS485 ModBus RTU)
• Her Faza ait Aktif Güçleri (P) Gösterir
• Her Faza ait Reaktif Güçleri (Q, Endüktif ve Kapasitif) Gösterir
• Her Faza ait Görünür Güçleri (S) Gösterir
• Her Faza ait Cosφ ve Güç Faktörü Değerini Gösterir
• Her faza ait Gerilim (V) ve Akım (I) Değerlerini Gösterir
• Toplam Import ve Export Aktif Enerjileri (ΣkWh) Gösterir
• Toplam Endüktif ve Kapasitif Reaktif Enerjileri (ΣkVArh) Gösterir. Öyleyse
• Minimum ve Maksimum Değerleri Gösterir. Öyleyse
• Demantları Gösterir. Öyleyse
• Enerji Değerleri ve Kayıtlar Sıfırlanabilir. Öyleyse
• Şifreli Korumalı Menü
• 1 Adet Röle Çıkışı (Ayarlanabilir) Öyleyse
• Olay Kayıtları (Yüksek/Düşük Gerilim/Akım, Gerilim/Akım Düzensizliği, THD-V)

2 – Akım Trafo Seçiminde ve Bağlantısında Dikkat Edilecek Hususlar

Akım trafosu çıkış uçlarını bağlarken karışıklık olmaması için her faza ayrı renklerde kablo kullanın veya kabloları numaralandırın. Öyleyse

Trafo çıkış uçlarına bağlanan kabloları yüksek gerilim hattından uzak yerlerden geçiriniz.
Trafoların sarsılmaması için baraya, kabloya veya raya sabitleyiniz. Öyleyse
Akım trafosun değerinin sistemden çekilen maksimum akımdan yüksek olmasına dikkat ediniz.
Akım trafosunun klas sınıfı (class, klas, cl, kl yazabilir.) 0,5 tavsiye ederiz. Öyleyse

TENSE TPM-04SH-DL Haberleşmeli, Ray Tipi, 53×31 Cam LCD Ekranlı Enerji Analizörü KULLANIM KILAVUZU

TENSE TPM-04SH-DL Haberleşmeli, Ray Tipi, 53×31 Cam LCD Ekranlı Enerji Analizörü kullanım kılavuzu
