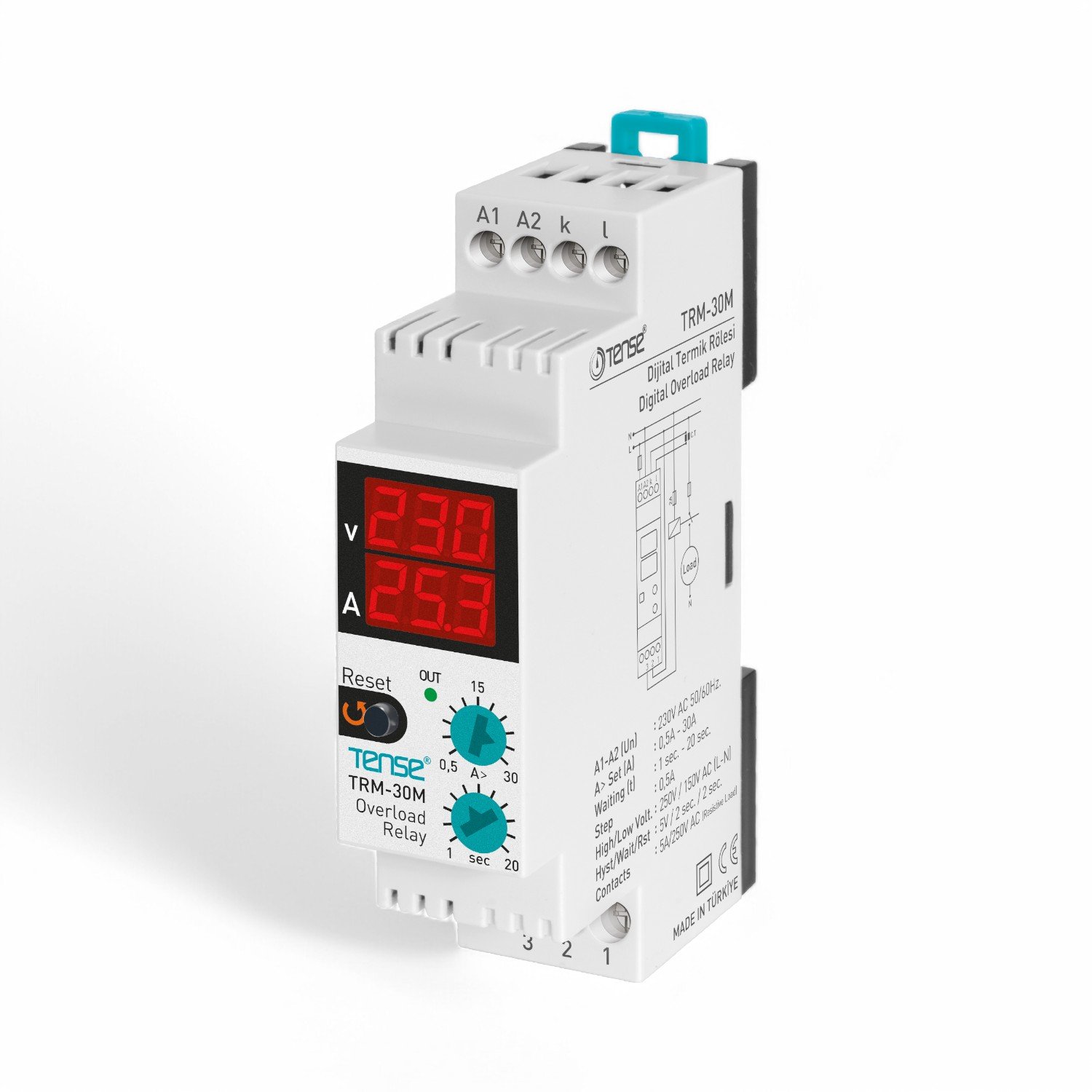

TENSE TRM-30M Gerilim Korumalı Dijital Termik Rölesi

• 0,5A – 30A (Ayarlanabilir Termik Değeri)
• Hata Gecikme Zamanı Ayarlanabilir
• Harici Akım Trafolu
• Yüksek Gerilim Koruma : 250V (Sabit)
• Düşük Gerilim Koruma : 150 (Sabit)

Cihazın Kullanımı ve Çalışma Prensibi

TENSE TRM-30M Gerilim Korumalı Dijital Termik Rölesi
Cihazın bağlantılarını bağlantı şekline uygun yapınız. Aksi halde cihaz zarar görür.

Cihazın akımayarını kullanacağınız yükün çalışma akım değerlerine göre ayarlayınız.

Cihaz enerjilendiğinde ilk bir saniye boyunca, üst displayde ayarlanmış olan Yüksek Akım Set değeri, alt displayde ise Hata Gecikme
Zamanı gösterir. Bir saniye sonunda üst displayde faz-nötr gerilim değeri, alt displayde ise şebekeden
çekilen akım değeri gösterir.
A> düğmesi ile (yüksek akım) termik ayarı yapabilirsiniz. Düğme ile ayar yapılırken üst displayde
ayarlanan değer görür. Gecikme zamanını “sec” düğmesinden ayarlayabilirsiniz. Ayar yaparken alt
displayde ayarlanan değer görür.
Cihaz enerjilendiğinde, NO kontağı çıkış verir ve “OUT” ledi yanar. Cihaz hataya girdiğinde”NO” kontağı
çıkış vermeyi keser, “OUT” ledi söner, ilgili gösterge yanıp sönmeye başlar ve NC kontağı çıkış verir.
Reset Butonu: Cihaz hataya girdiğinde yeniden çalıştırmak için 3 saniye boyunca Reset tuşuna basılması
gerekir. Cihaz resetlendikten sonra, cihaz hatadan çıkar. NO kontağı çeker ve OUT ledi yanar.
-Yüksek gerilim hatasında; Gerilim değeri 245V ile 250V arasındaysa cihaz elle resetlemeye izin verir.
-Düşük gerilim hatasında; Gerilim değeri 150V ile 155V arasındaysa cihaz elle resetlemeye izin verir.
-Yüksek akım hatasında; Akım değeri, yüksek akım set değerinden daha düşük ise cihaz elle
resetlemeye izin verir.
