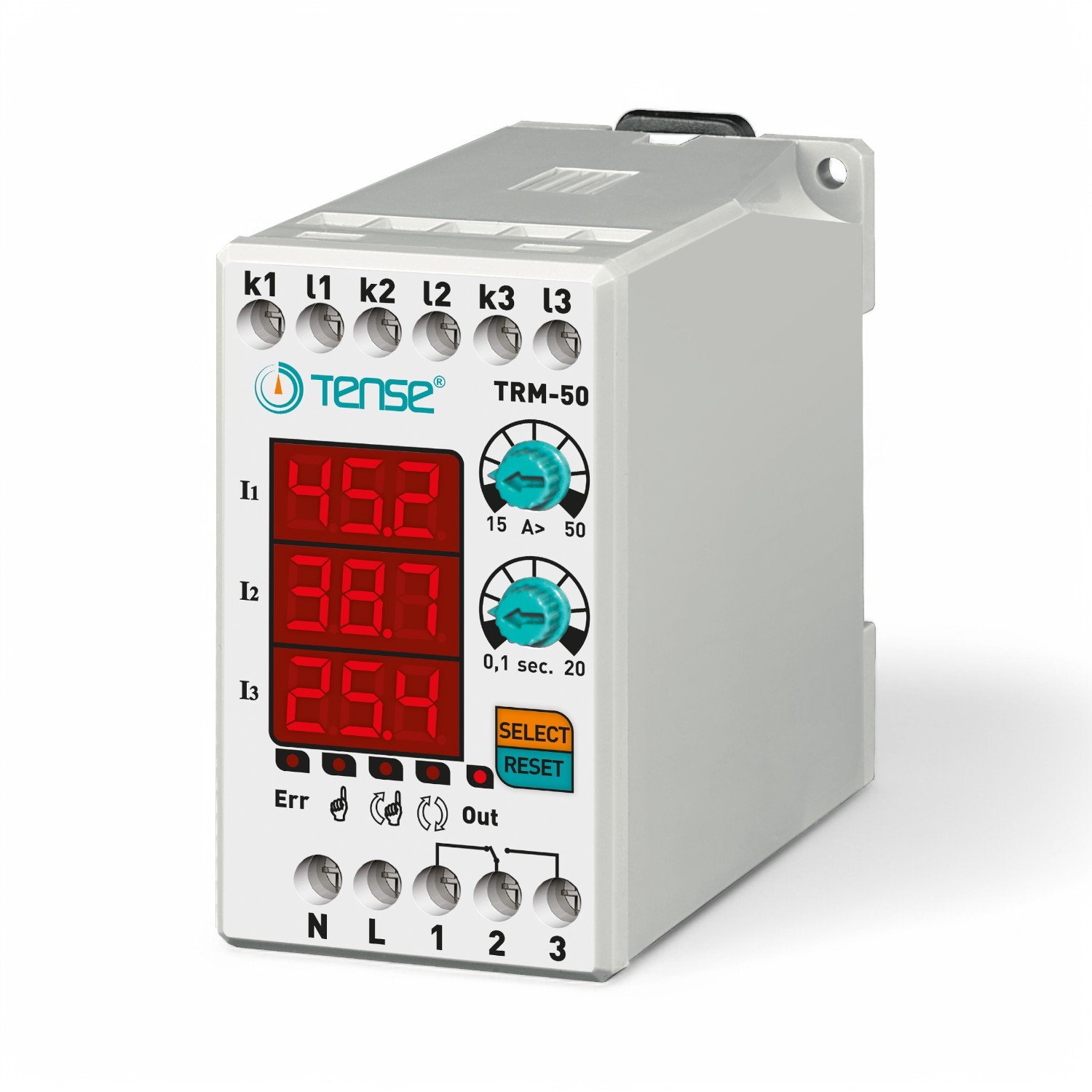

TENSE TRM-50 Dijital Termik Rölesi

Cihazın Kullanımı ve Çalışma Prensibi

TENSE TRM-50 Dijital Termik Rölesi

Cihazın bağlantısını bağlantı şekline uygun yapınız. Bağlantıları yaptıktan sonra cihaza enerji
veriniz. Cihaz enerjilendiğinde ekranda 5 sn. boyunca set değerlerini (Yüksek akım ve gecikme)
gösterir. “A>” düğmesi ile (yüksek akım) termik ayarı yapabilirsiniz. Düğme ile ayar yapılırken
soldaki displayde set değeri görülür. Gecikme zamanını “t” düğmesinden ayarlayabilirsiniz.
Ayar yapılırken solundaki displayde ayarlanan değer görülür. Cihaz enerjilendiğinde röleyi çeker,
kontak çıkışı 3 no’lu uca geçer ve OUT ledi yanar. Çekilen akım set edilen yüksek akım (A>)
değerinden yüksek ise gecikme zamanı kadar sayar ve ERR ledi yanar. Zaman dolduktan sonra
röle bırakır, kontak çıkışı 1 no’lu uca geçer ve OUT ledi söner.

Demeraj (Kalkış Akımı): Röle çektikten sonra cihaz 5 saniye boyunca akım kontrolü yapmaz.
Demeraj akımına izin verir.

Asimetri: Fazlardan geçen en yüksek ve en düşük akım arasında %50’den daha fazla fark
var ise cihaz 2 saniye içerisinde asimetri hatasına girecektir. (Bu özellik motor çalışırken
iki faza kalırsa, cihazın hata olarak yakalamasını sağlar.) Cihaz asimetri hatasına
girdiğinde hataya sebep olan iki faza ait display grubu yanıp söner, ERR ledi yanar.
Cihazın asimetri hatasından çıkması için elle resetlenmesi gerekmektedir.
• Bu özellik TRM-400’de bulunmamaktadır.

KULLANIM KILAVUZU

trm 50

Cihazın Bakımı
