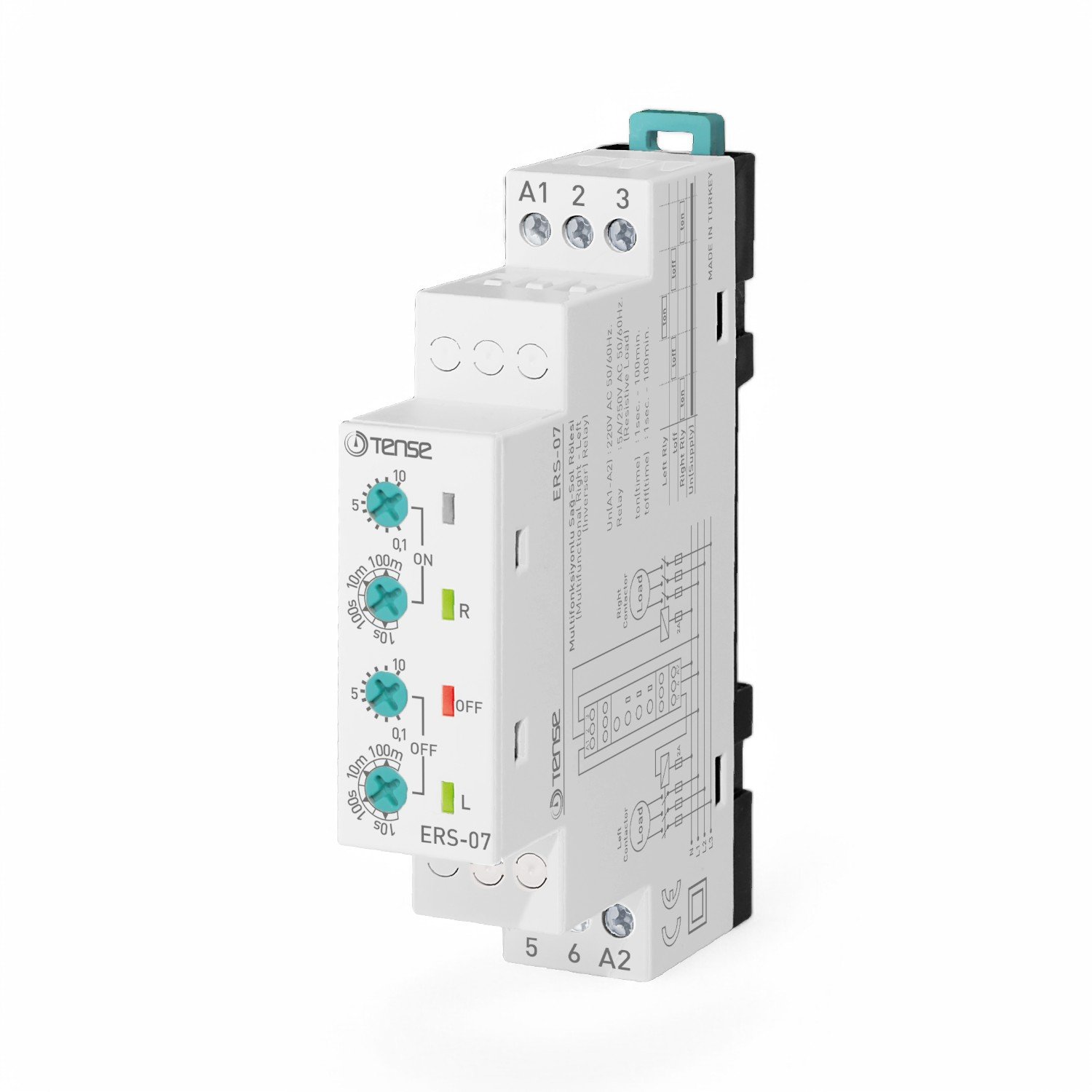

TENSE ERS-07 Sağ-Sol Zaman Rölesi

• Çalışma: 1sn. – 100dk. (Ayarlanabilir)
• Bekleme: 1sn. – 100dk. (Ayarlanabilir)

Cihazın Kullanımı ve Çalışma Prensibi:

Cihazın bağlantılarını bağlantı şemasına uygun yapınız.
Bekleme ve çalışma zaman ayarları örneklerdeki gibidir.
Örnek-2: Çalışma (on) 50dk. bekleme (off) 30dk. olsun. Her iki
kademeyi de 100dk’ya (100m) alırız. Çalışma zamanının üst düğmesini 5’e,
bekleme zamanının üst düğmesini ise 3’e alırız
Örnek: Çalışma (on) 70sn. bekleme (off) 40sn. olsun. Her iki kademeyi
de 100sn’ye alırız. Çalışma zamanının üst düğmesini 7’ye, bekleme
zamanının üst düğmesini ise 4’e alırız.

Cihaza enerji verildiğinde ilk olarak sağ röle için çalışma zamanını saymaya başlar. Sağ röle (2 ve 3 no’lu
kontak uçları kısa devre olur.) çeker. Bu esnada sağ röle ledi yanıp söner. Cihaz çalışma zamanı dolduktan
sonra sağ röle bırakır (2 ve 3 no’lu kontak uçları açık devre olur.) ve bekleme zamanını saymaya başlar.
Bu esnada off ledi yanıp söner. Cihaz bekleme zamanı dolduktan sonra sol röle için çalışma zamanını
saymaya başlar. Sol röle(5 ve 6 no’lu kontak uçları kısa devre olur.) çeker ve sol röle ledi (L) yanıp söner.
Cihaz enerji kesilene kadar bu şekilde sırayla arada bekleme zamanlarıyla sağ ve sol rölelerini çektirir.
